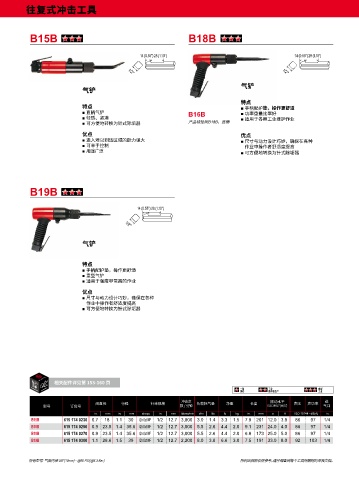

往复式冲击工具
往复式冲击工具

B15B B18B

14 (0.55")28 (1.10") 14 (0.55")28 (1.10")

1/2"
气铲 1/2"
气铲

特点
特点 ■ 手柄配护垫，操作更舒适 CHIPPING
■ 直柄气铲 B16B ■ 功率重量比率好
■ 轻质、紧凑 ■ 适用于各种工业维护作业
■ 可方便地转换为针式除垢器 产品特性同B18B，直柄
优点 优点
■ 进入难以到达区域的能力强大 ■ 尺寸与动力设计巧妙，确保在各种
■ 可单手控制 作业中操作者舒适度提高
■ 用途广泛 ■ 可方便地转换为针式除垢器

B19B

14 (0.55")28 (1.10")

1/2"

气铲

特点
■ 手柄配护垫，操作更舒适
■ 重型气铲
■ 适用于强度非常高的作业
优点
■ 尺寸与动力设计巧妙，确保在各种
作业中操作者舒适度提高
■ 可方便地转换为针式除垢器

相关配件详见第 153-160 页
一般 工业 重型
维修 维修和生产 工业
BLOWS AIR CONS. VIBRATION SOUND SOUND AIR
进
冲击次
LEVEL ISO
PER
SHANK
振动水平
BORE
净重
长度
声压
行程
@LOAD
声功率
MODEL PART NUMBER 阀直径 STROKE 针束规格 数/分钟 负载耗气量 WEIGHT LENGTH ISO 28927 (M/S 2 PRESS. POWER INLET
MINUTE
气口
28927 (m/s 2 ) )
型号
订货号
mm
mm
ISO 15744 - dB(A
mm
shape
mm
cfm
in. in. mm in. in. mm shape in. in. mm blows/min cfm l/s l/s lb lb kg kg in. in. mm a a K K ISO 15744 - dB(A)) in. in.
blows/min
B15B 615 174 0230 0.7 18 1.1 30 Qtr Oct WF 1/2 12.7 3,800 3.0 1.4 3.3 1.5 7.9 201 12.0 3.8 86 97 1/4
B16B 615 174 0250 0.9 23.5 1.4 35.6 Qtr Oct WF 1/2 12.7 3,000 5.5 2.6 4.4 2.0 9.1 231 24.0 4.0 86 97 1/4
B18B 615 174 0270 0.9 23.5 1.4 35.6 Qtr Oct WF 1/2 12.7 3,000 5.5 2.6 4.4 2.0 6.8 173 25.0 5.0 86 97 1/4
B19B 615 174 0300 1.1 28.6 1.5 39 Qtr Oct WF 1/2 12.7 2,200 8.0 3.8 6.6 3.0 7.5 191 33.0 8.0 92 103 1/4
所有型号：气管内径 3/8"(10mm) - @90 PSI(@6.3 Bar) 所列出规格仅供参考。请仔细查阅每个工具所随附的单独文档。
