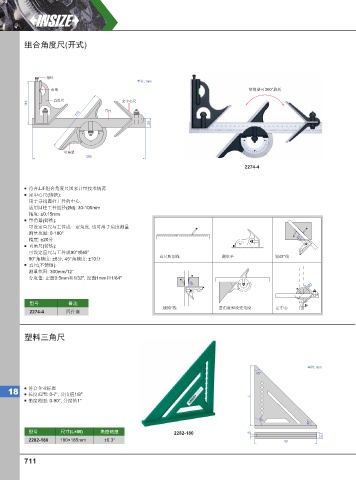

组合角度尺(开式)

划针
单位: mm
水泡 量角器可360°旋转
直角尺 定中心尺
115
176 直尺
25

量角器
305

2274-4

符合JJF组合角度尺国家计量技术规范
定中心尺(铸铁):
用于寻找圆柱工件的中心,
适用圆柱工件直径(Ød): 30-100mm
精度: ±0.15mm
量角器(铸铁):
可设定直尺与工件成一定角度, 也可用于角度测量
测量范围: 0-180°
精度: ±20分 45°
直角尺(铸铁):
可设定直尺与工件成90°或45°
90°角精度: ±8分, 45°角精度: ±10分 直尺和划线 测水平 划45°线
直尺(不锈钢):
测量范围: 300mm/12"
分度值: 正面0.5mm和1/32", 反面1mm和1/64"
Ød
90°

型号 备注
划90°线 量角度和设定角度 定中心
2274-4 四件套

塑料三角尺

单位: mm
45°

符合企业标准
18 长度范围: 0-7", 分度值1/8"
L
角度范围: 0-90°, 分度值1°

45°
90°
型号 尺寸(L W) 角度精度 2282-180 6 24.1
×
2282-180 180×185mm ±0.3° W
