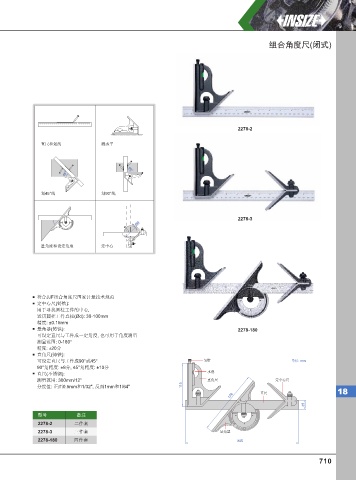

组合角度尺(闭式)

2278-2

直尺和划线 测水平

45° 90°

划45°线 划90°线

2278-3
Ød

量角度和设定角度 定中心

符合JJF组合角度尺国家计量技术规范
定中心尺(铸铁):
用于寻找圆柱工件的中心,
适用圆柱工件直径(Ød): 30-100mm
精度: ±0.15mm
量角器(铸铁): 2278-180
可设定直尺与工件成一定角度, 也可用于角度测量
测量范围: 0-180°
精度: ±20分
直角尺(铸铁):
可设定直尺与工件成90°或45° 划针 单位: mm
90°角精度: ±8分, 45°角精度: ±10分
水泡
直尺(不锈钢):
测量范围: 300mm/12" 直角尺 定中心尺
分度值: 正面0.5mm和1/32", 反面1mm和1/64" 115
直尺 18
176
25

型号 备注
2278-2 二件套
2278-3 三件套 量角器
2278-180 四件套 305

710
