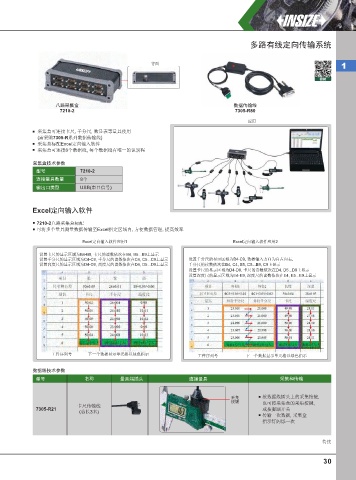

多路有线定向传输系统

背面
1

视频

八路采集盒 数据传输线
7210-2 7305-R80

应用
采集盒可连接卡尺, 千分尺, 数显表等量具使用
(需采购7305-R系列数据传输线)
采集盒标配Excel定向输入软件
采集盒可连接8个数据线, 每个数据线有唯一的识别码
采集盒技术参数
型号 7210-2
连接量具数量 8个
输出口类型 USB(串口信号)

Excel定向输入软件

7210-2八路采集盒标配
可将多个量具测量数据传输至Excel指定区域内, 方便数据管理, 提高效率

Excel定向输入软件应用1 Excel定向输入软件应用2
设置卡尺的显示区域为B4-B9, 卡尺的读数依次在B4, B5...B9上显示
设置千分尺的显示区域为C4-C9, 千分尺的读数依次在C4, C5...C9上显示 设置千分尺的显示区域为B4-C9, 数据输入方向为自左向右,
设置高度尺的显示区域为D4-D9, 高度尺的读数依次在D4, D5...D9上显示 千分尺的读数依次在B4, C4, B5, C5...B9, C9上显示
设置卡尺的显示区域为D4-D9, 卡尺的读数依次在D4, D5...D9上显示
设置深度尺的显示区域为E4-E9, 深度尺的读数依次在E4, E5...E9上显示

工件序列号 下一个数据显示单元格以绿色指示 工件序列号 下一个数据显示单元格以绿色指示

数据线技术参数
型号 名称 量具端插头 连接量具 采集和传输

采集 按数据线插头上的采集按键,
按键 也可按采集盒的采集按键,
卡尺传输线
7305-R21 或按脚踏开关
(总长3米)
传输一次数据, 采集盒
指示灯闪烁一次

待续

30
