接上页

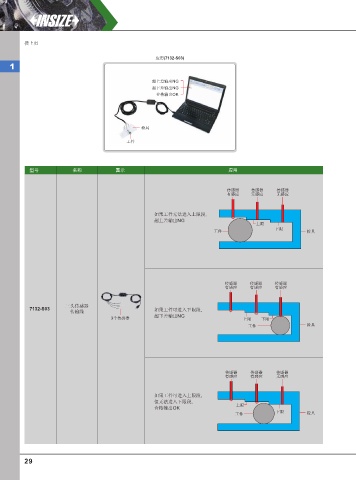

应用(7132-S03)
1

超上差输出NG
超下差输出NG
合格输出OK

检具

工件

型号 名称 图示 应用

传感器 传感器 传感器
有感应 无感应 无感应

如果工件无法进入上限段,
超上差输出NG
上限
下限
工件 检具

传感器 传感器 传感器
有感应 有感应 有感应

三头传感器
7132-S03 如果工件可进入下限段,
传输线
3个传感器 超下差输出NG 上限 下限
工件 检具

传感器 传感器 传感器
有感应 有感应 无感应

如果工件可进入上限段,
但无法进入下限段,
上限
合格输出OK
工件 下限 检具
