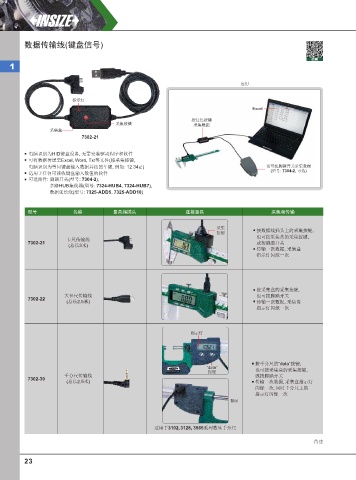

数据传输线(键盘信号)

视频
1

应用

指示灯
Excel
按红色按键
采集按键 采集数据
采集盒
7302-21

电脑识别为HID键盘设备, 无需安装驱动程序和软件
可将数据传送至Excel, Word, Txt等文件(按采集按键,
电脑识别为等同键盘输入数据并按回车键, 例如: 12.34↙) 也可按脚踏开关采集数据
(型号: 7304-2, 可选)
适用于任何可接收键盘输入数值的软件
可选附件: 脚踏开关(型号: 7304-2),
多路HUB集线器(型号: 7324-HUB4, 7324-HUB7),
数据延长线(型号: 7325-ADD5, 7325-ADD10)

型号 名称 量具端插头 连接量具 采集和传输

采集
按键 按数据线插头上的采集按键,
也可按采集盒的采集按键,
卡尺传输线
7302-21 或按脚踏开关
(总长3米)
传输一次数据, 采集盒
指示灯闪烁一次

按采集盒的采集按键,
大卡尺传输线 也可按脚踏开关
7302-22
(总长2.5米) 传输一次数据, 采集盒
指示灯闪烁一次

指示灯

按千分尺的“data”按键,
“data”
按键 也可按采集盒的采集按键,
千分尺传输线 或按脚踏开关
7302-30
(总长2.5米) 传输一次数据, 采集盒指示灯
闪烁一次, 同时千分尺上的
指示灯闪烁一次
背面

适用于3102, 3128, 3565系列数显千分尺

待续
