接上页
应用

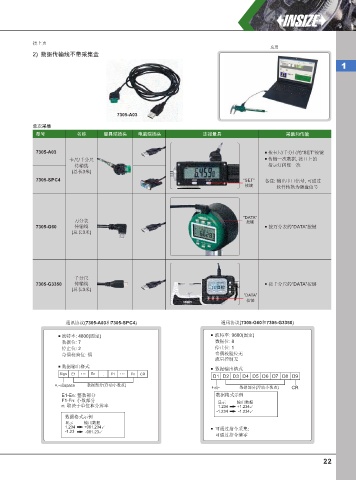

2) 数据传输线不带采集盒

1

7305-A03

单次采集
型号 名称 量具端插头 电脑端插头 连接量具 采集和传输

7305-A03 按卡尺/千分尺的“SET”按键
卡尺/千分尺 传输一次数据, 接口上的
传输线 指示灯闪烁一次
(总长3米)
7305-SPC4 “SET” 备注: 输出串口信号, 可通过
按键 软件转换为键盘信号

“DATA”
万分表 按键
7305-G60 传输线 按万分表的“DATA”按键
(总长3米)

千分尺
7305-G3350 传输线 按千分尺的“DATA”按键
(总长3米)
“DATA”
按键

通讯协议(7305-A03和7305-SPC4) 通讯协议(7305-G60和7305-G3350)

波特率: 4800(固定) 波特率: 9600(固定)
数据位: 7 数据位: 8
停止位: 2 停止位: 1
奇偶校验位: 偶 奇偶校验位无
流量控制无
数据输出格式 数据输出格式
Sign E1 ... En . F1 ... Fn CR
+,-或space 数据部分(浮动小数点)
+或- 数据部分(浮动小数点) CR
E1-En: 整数部分 数据格式示例
F1-Fn: 小数部分 显示 输出数据
n: 取决于单位和分辨率 1.234 +1.234↙
-1.234 -1.234↙
数据格式示例
显示 输出数据
1.234 +001.234↙ 可通过指令采集;
-1.23 -001.23↙
可通过指令清零
