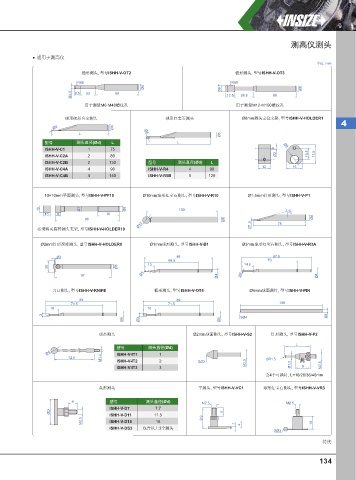

Page 143 - 英示测量INSIZE2025-v.66

测高仪测头

适用于测高仪
单位: mm
桶形测头, 型号ISHH-V-OT2 桶形测头, 型号ISHH-V-OT3

R65 R90
Ø8 Ø9.7 Ø8
Ø4.5 8.5 22 60 12.5 26.3 60
用于测量M6-M48螺纹孔 用于测量M12-M150螺纹孔

球形硬质合金测头 球形红宝石测头 Ø8mm测头定位支架, 型号ISHH-V-HOLDER1
4
Ød Ø8
L Ød
Ø8
型号 测头直径(Ød) L L Ø8
ISHH-V-C1 1 75
ISHH-V-C2A 2 80 Ø2 10.5 17.5
ISHH-V-C2B 2 130 型号 测头直径(Ød) L
12 15
ISHH-V-C4A 4 90 ISHH-V-R4 4 90
ISHH-V-C4B 4 140 ISHH-V-R5B 5 129

10×10mm平面测头, 型号ISHH-V-PF10 Ø10mm球形红宝石测头, 型号ISHH-V-R10 Ø1.5mm针形测头, 型号ISHH-V-P1
10 Ø7 Ø8 100 15°
10 8 30
90 Ø8 Ø8
Ø10 Ø1.5 78
必须购买旋转测头支架, 型号ISHH-V-HOLDER10

Ø2mm针形深度测头, 型号ISHH-V-HOLDER8 Ø1mm球形测头, 型号ISHH-V-B1 Ø3mm球形红宝石测头, 型号ISHH-V-R3A

Ø2 86 87.5
68.5 70
20 Ø8 13 14.5
Ø1
97 Ø4 Ø3 Ø4

刀口测头, 型号ISHH-V-KNIFE 桶形测头, 型号ISHH-V-OT4 Ø4mm球面测针, 型号ISHH-V-PIN
89 89
71.5 71.5 100
16 16
3 SØ4 Ø4
Ø4 Ø3 Ø4
球形测头 Ø2mm球面测头, 型号ISHH-V-S2 针形测头, 型号ISHH-V-P2

L
型号 测头直径(Ød)
Ød ISHH-V-IT1 1
12.5 M1.4 ISHH-V-IT2 2 SØ2 SR1.5
ISHH-V-IT3 3 M2.5 Ø1.5 9 M2.5
含4个可换针, L=16/26/36/46mm

盘形测头 平测头, 型号ISHH-V-VC1 球形红宝石测头, 型号ISHH-V-VR3

4 型号 测头直径(Ød) M2.5 M2.5
ISHH-V-D7 7.7
ØD 4
ISHH-V-D11 11.5
M2.5 ISHH-V-D18 18 9.9 1 10
ISHH-V-DS3 包含以上3个测头 4
SØ3
待续
