Page 141 - 英示测量INSIZE2025-v.66
P. 141

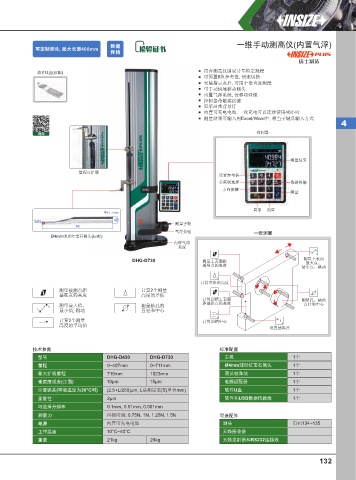

数据 一维手动测高仪(内置气浮)
可定制测头, 最⼤⻓度400mm
传输
瑞士制造
软件U盘(标配) 符合测高仪国家计量检定规程
可预置9组参考值, 快速切换
安装指示表后, 可用于垂直度测量
可手动快速移动测头
内置气浮系统, 使移动轻便
控制器带触摸按键
显示屏带背景灯
内置可充电电池, 一次充电可以连续使用40小时
测量结果可输入到Excel/Word中, 相当于键盘输入方式
4
视频 控制器
测量结果
量程可扩展
设置参考值
公英制选择 数据传输
方向按键
测量
置零 预置
单位: mm
SØ4 Ø8 测量手轮
86
气浮按钮 一维测量
Ø4mm球形红宝石测头(标配)
内置气浮
系统
5
测量上表面
DHG-D730 测量上表面距 最大点、
基准点的高度 最小点、跳动
3
计算突沿的高度
测量被测点距 计算2个测量
基准点的高度 高度的差值
计算凹槽上表面 测量孔、轴的
测量最大值, 测量轴孔的 距基准点的高度 直径和中心
最小值, 跳动 直径和中心
6
计算2个测量 计算凹槽中心 0
高度的平均值 0
设置基准点
技术参数 标准配置
型号 DHG-D430 DHG-D730 主机 1个
量程 0~407mm 0~711mm Ø4mm球形红宝石测头 1个
最大扩展量程 719mm 1023mm 测头校准块 1个
垂直度误差(正面) 10µm 15µm 电源适配器 1个
示值误差(环境温度为20°C时) (2.5+L/250)µm, L是测量高度(单位mm) 软件U盘 1个
重复性 2µm 软件和USB数据传输线 1个
可选择分辨率 0.1mm, 0.01mm, 0.001mm
测量力 四档可调: 0.75N, 1N, 1.25N, 1.5N 可选配件
电源 内置可充电电池 测头 页码134~135
工作温度 10°C~40°C 无线接收器
重量 21kg 24kg 无线发射器和RS232连接线
132
