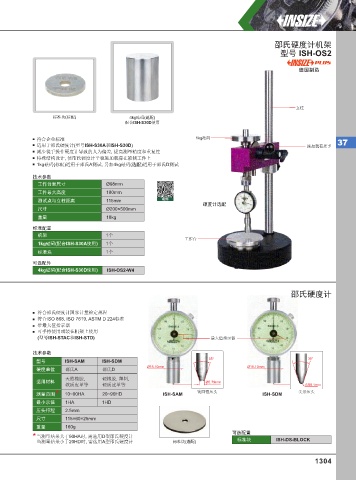

P. 1313
邵氏硬度计机架
型号 ISH-OS2
德国制造
立柱
标准块(标配) 4kg砝码(选配)
配合ISH-S30D使用
符合企业标准 1kg砝码
适用于邵氏硬度计(型号ISH-S30A和ISH-S30D) 施加载荷把手 37
减少徒手操作硬度计导致的人为偏差, 提高测量精度和重复性
特殊结构设计, 使邵氏硬度计平稳施加载荷在被测工件上
1kg砝码(标配)适用于邵氏A测试, 另加4kg砝码(选配)适用于邵氏D测试
技术参数
工作台面尺寸 Ø98mm
工件最大高度 180mm
测试点与立柱距离 115mm 视频
硬度计选配
尺寸 Ø200×500mm
重量 18kg
标准配置
机架 1个
工作台
1kg砝码(配合ISH-S30A使用) 1个
标准块 1个
可选配件
4kg砝码(配合ISH-S30D使用) ISH-OS2-W4
邵氏硬度计
符合邵氏硬度计国家计量检定规程
符合ISO 868, ISO 7619, ASTM D 224标准
带最大值指示器
可手持使用或装在机架上使用
(型号ISH-STAC和ISH-STD) 最大值指示器
技术参数
35° 30°
型号 ISH-SAM ISH-SDM
Ø18.10mm Ø18.10mm
硬度单位 邵氏A 邵氏D
天然橡胶, 硬橡胶, 塑料,
适用材料 Ø0.79mm
软质皮革等 硬质皮革等 SR0.1mm
测量范围* 10~90HA 20~90HD ISH-SAM 钝圆锥压头 ISH-SDM 尖形压头
最小示值 1HA 1HD
压头行程 2.5mm
尺寸 115×60×25mm
重量 160g
可选配置
* 当测量结果大于90HA时, 需选用D型邵氏硬度计
当测量结果小于20HD时, 需选用A型邵氏硬度计 标准块(选配) 标准块 ISH-DS-BLOCK
