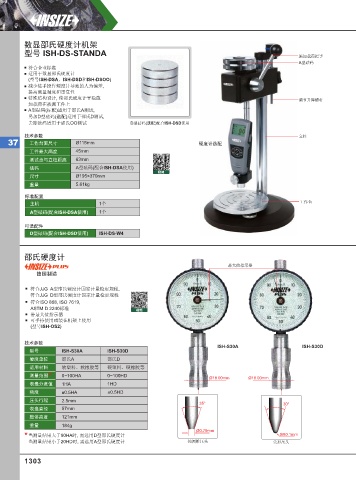

Page 1312 - 英示测量INSIZE2025-v.66

数显邵氏硬度计机架
型号 ISH-DS-STANDA 施加载荷把手
A型砝码
符合企业标准
适用于数显邵氏硬度计
(型号ISH-DSA、ISH-DSD和ISH-DSOO)
减少徒手操作硬度计导致的人为偏差,
提高测量精度和重复性
特殊结构设计, 使邵氏硬度计平稳施 调节升降螺杆
加载荷在被测工件上
A型砝码(标配)适用于邵氏A测试,
另加D型砝码(选配)适用于邵氏D测试,
去除砝码适用于邵氏OO测试 D型砝码(选配)配合ISH-DSD使用

技术参数 立柱
37 工作台面尺寸 Ø115mm 硬度计选配
工件最大高度 45mm
测试点与立柱距离 63mm
砝码 A型砝码(配合ISH-DSA使用)
视频
尺寸 Ø195×370mm
重量 5.61kg

标准配置
主机 1个 工作台
A型砝码(配合ISH-DSA使用) 1个

可选配件
D型砝码(配合ISH-DSD使用) ISH-DS-W4

邵氏硬度计
最大值指示器
德国制造

符合JJG A型邵氏硬度计国家计量检定规程,
符合JJG D型邵氏硬度计国家计量检定规程
符合ISO 868, ISO 7619,
ASTM D 2240标准 视频
带最大值指示器
可手持使用或装在机架上使用
(型号ISH-OS2)

技术参数
ISH-S30A ISH-S30D
型号 ISH-S30A ISH-S30D
硬度单位 邵氏 A 邵氏 D
适用材料 软塑料、软橡胶等 硬塑料、硬橡胶等
测量范围 * 0~100HA 0~100HD Ø18.00mm Ø18.00mm
表盘分度值 1HA 1HD
精度 ±0.5HA ±0.5HD
压头行程 2.5mm
35° 30°
表盘直径 57mm
整体高度 121mm
重量 184g
Ø0.79mm
* 当测量结果大于90HA时, 需选用D型邵氏硬度计 SR0.1mm
当测量结果小于20HD时, 需选用A型邵氏硬度计 钝圆锥压头 尖形压头

1303
