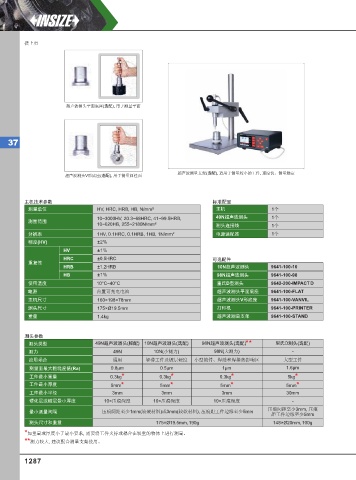

接上页

超声波测头平面底座(选配), 用于测量平面

37

超声波测量支架(选配), 适用于测量较小的工件, 速度快、测量稳定
形
超声波测头V 底座(选配), 用于测量圆柱面

主机技术参数 标准配置
测量单位 HV, HRC, HRB, HB, N/mm² 主机 1个
10~3000HV, 20.3~68HRC, 41~99.5HRB, 49N超声波测头 1个
测量范围
10~620HB, 255~2180N/mm² 测头连接线 1个
分辨率 1HV, 0.1HRC, 0.1HRB, 1HB, 1N/mm² 电源适配器 1个
精度(HV) ±2%
HV ±1%
HRC ±0.5HRC 可选配件
重复性
HRB ±1.2HRB 10N超声波测头 9641-100-10
HB ±1% 98N超声波测头 9641-100-98
使用温度 10°C~40°C 里氏D型测头 9642-200-IMPACT D
电源 内置可充电电池 超声波测头平面底座 9641-100-FLAT
主机尺寸 160×198×78mm 超声波测头V形 底座 9641-100-VANVIL
测头尺寸 175×Ø19.5mm 打印机 9641-100-PRINTER
重量 1.4kg 超声波测量支架 9641-100-STAND

测头参数
测头类型 49N超声波测头(标配) 10N超声波测头(选配) 98N超声波测头(选配)** 里氏D测头(选配)
测力 49N 10N(小测力) 98N(大测力) -
应用场合 通用 轻薄工件及镀层硬度 小型锻件、焊缝和焊接热影响区 大型工件
测量面最大粗糙度值(Ra) 0.8µm 0.5µm 1µm 1.6µm
工件最小重量 0.3kg* 0.3kg* 0.3kg* 5kg*
工件最小厚度 5mm* 5mm* 5mm* 5mm*
工件最小半径 3mm 3mm 3mm 30mm
硬化层或镀层最小厚度 10×压痕深度 10×压痕深度 10×压痕深度 -
压痕间距至少3mm, 压痕
最小测量间隔 压痕间距至少1mm(较硬材料)或3mm(较软材料), 压痕距工件边缘至少5mm
距工件边缘至少5mm
测头尺寸和重量 175×Ø19.5mm, 190g 148×Ø20mm, 100g

*如重量或厚度小于最小要求, 需要将工件夹持或耦合在较重的物体上进行测量。
**测力较大, 建议配合测量支架使用。
