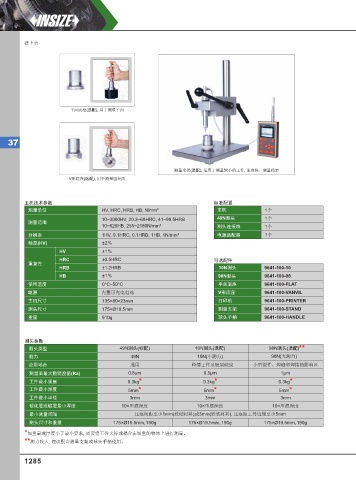

接上页

平面底座(选配), 用于测量平面

37

测量支架(选配), 适用于测量较小的工件, 速度快、测量稳定
V形 底座(选配), 用于测量圆柱面

主机技术参数 标准配置
测量单位 HV, HRC, HRB, HB, N/mm² 主机 1个
10~3000HV, 20.3~68HRC, 41~99.5HRB 49N测头 1个
测量范围
10~620HB, 255~2180N/mm² 测头连接线 1个
分辨率 1HV, 0.1HRC, 0.1HRB, 1HB, 1N/mm² 电源适配器 1个
精度(HV) ±2%
HV ±1%
HRC ±0.5HRC 可选配件
重复性
HRB ±1.2HRB 10N测头 9641-100-10
HB ±1% 98N测头 9641-100-98
使用温度 0°C~50°C 平面底座 9641-100-FLAT
电源 内置可充电电池 V形 底座 9641-100-VANVIL
主机尺寸 135×80×23mm 打印机 9641-100-PRINTER
测头尺寸 175×Ø19.5mm 测量支架 9641-100-STAND
重量 510g 球头手柄 9641-100-HANDLE

测头参数
测头类型 49N测头(标配) 10N测头(选配) 98N测头(选配)**
测力 49N 10N(小测力) 98N(大测力)
应用场合 通用 轻薄工件及镀层硬度 小型锻件、焊缝和焊接热影响区
测量面最大粗糙度值(Ra) 0.8µm 0.5µm 1µm
工件最小重量 0.3kg* 0.3kg* 0.3kg*
工件最小厚度 5mm* 5mm* 5mm*
工件最小半径 3mm 3mm 3mm
硬化层或镀层最小厚度 10×压痕深度 10×压痕深度 10×压痕深度
最小测量间隔 压痕间距至少1mm(较硬材料)或3mm(较软材料), 压痕距工件边缘至少5mm
测头尺寸和重量 175×Ø19.5mm, 190g 175×Ø19.5mm, 190g 175×Ø19.5mm, 190g

*如重量或厚度小于最小要求, 需要将工件夹持或耦合在较重的物体上进行测量。
**测力较大, 建议配合测量支架或球头手柄使用。
