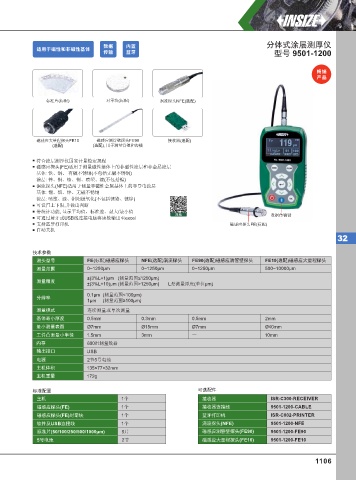

Page 1115 - 英示测量INSIZE2025-v.66

数据 内置 分体式涂层测厚仪
适⽤于磁性和⾮磁性基体
传输 蓝⽛ 型号 9501-1200

畅销
产品

标准片(标配) 对零块(标配) 涡流探头NFE(选配)

磁感应大量程探头FE10 磁感应测管壁探头FE90 接收器(选配)
(选配) (选配), 用于测量管壁和沟槽

符合涂层测厚仪国家计量检定规程
磁感应探头(FE)适用于测量磁性基体上的非磁性涂层和非金属涂层
基体: 铁、钢、 有磁不锈钢(不包括无磁不锈钢)
涂层: 锌、铜、铬、锡、喷塑、漆(不包括镍)
涡流探头(NFE)适用于测量非磁性金属基体上的非导电涂层
基体: 铜、铝、锌、无磁不锈钢
涂层: 喷塑、漆、铝阳极氧化(不包括镀铬、镀锌)
可设置上下限,并做出判断
带统计功能, 显示平均值、标准差、最大/最小值
视频 数据传输键
可通过蓝牙或USB线连接电脑将读数输出至excel
支持蓝牙打印机 磁感应探头FE(标配)
自动关机
32

技术参数
测头型号 FE(标配)磁感应探头 NFE(选配)涡流探头 FE90(选配)磁感应测管壁探头 FE10(选配)磁感应大量程探头
测量范围 0~1250µm 0~1250µm 0~1250µm 500~10000µm
±(3%L+1)µm (测量范围≤1250µm)
测量精度
±(3%L+10)µm (测量范围>1250µm) L是测量厚度(单位µm)

0.1µm (测量范围<100µm)
分辨率
1µm (测量范围≥100µm)
测量模式 连续测量或单次测量
基体最小厚度 0.5mm 0.3mm 0.5mm 2mm
最小测量表面 Ø7mm Ø15mm Ø7mm Ø40mm
工件凸面最小半径 1.5mm 3mm ― 10mm
内存 600组测量数据
输出接口 USB
电源 2节5号电池
主机体积 135×77×32mm
主机重量 172g

标准配置 可选配件
主机 1个 接收器 ISR-C300-RECEIVER
磁感应探头(FE) 1个 接收器连接线 9501-1200-CABLE
磁感应探头(FE)对零块 1个 蓝牙打印机 ISR-C002-PRINTER
软件及USB连接线 1个 涡流探头(NFE) 9501-1200-NFE
标准片(50/100/250/500/1000µm) 5片 磁感应测管壁探头(FE90) 9501-1200-FE90
5号电池 2节 磁感应大量程探头(FE10) 9501-1200-FE10
