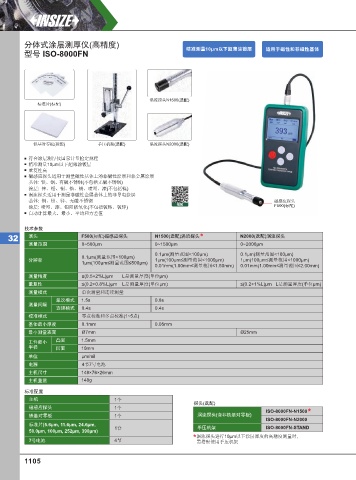

分体式涂层测厚仪(高精度)
精准测量10μm以下超薄涂镀层 适⽤于磁性和⾮磁性基体
型号 ISO-8000FN

涡流探头N1500(选配)
标准片(标配)

铁基对零板(标配) 手压机架(选配) 涡流探头N2000(选配)

符合涂层测厚仪国家计量检定规程
精准测量10μm以下超薄涂镀层
重复性高
磁感应探头适用于测量磁性基体上的非磁性涂层和非金属涂层
基体: 铁、钢、 有磁不锈钢 (不包括无磁不锈钢)
涂层: 锌、铝、铜、铬、锡、喷塑、漆(不包括镍)
涡流探头适用于测量非磁性金属基体上的非导电涂层
基体: 铜、铝、锌、无磁不锈钢 磁感应探头
视频 F500(标配)
涂层: 喷塑、漆、铝阳极氧化(不包括镀铬、镀锌)
自动计算最大、最小、平均和方差值

技术参数
32 测头 F500(标配)磁感应探头 N1500(选配)涡流探头 * N2000(选配)涡流探头
测量范围 0~500µm 0~1500µm 0~2000µm
0.1µm(测量范围<100µm) 0.1µm(测量范围<100µm)
0.1µm(测量范围<100µm)
分辨率 1µm(100µm≤测量范围<1000µm) 1µm(100µm≤测量范围<1000µm)
1µm(100µm≤测量范围≤500µm)
0.01mm(1.00mm≤测量范围≤1.50mm) 0.01mm(1.00mm≤测量范围≤2.00mm)
测量精度 ±(0.5+2%L)µm L是测量厚度(单位µm)
重复性 ≤(0.2+0.8%L)µm L是测量厚度(单位µm) ≤(0.2+1%L)µm L是测量厚度(单位µm)
测量模式 单次测量和连续测量
单次模式 1.5s 0.8s
测量间隔
连续模式 0.4s 0.4s
校准模式 零点校准和多点校准(1~5点)
基体最小厚度 0.1mm 0.05mm
最小测量表面 Ø7mm Ø25mm
工件最小 凸面 1.5mm
半径 凹面 10mm
单位 µm/mil
电源 4节7号电池
主机尺寸 148×76×26mm
主机重量 148g

标准配置
主机 1个
探头(选配)
磁感应探头 1个
ISO-8000FN-N1500 *
铁基对零板 1个 涡流探头(含非铁基对零板)
ISO-8000FN-N2000
标准片(5.6µm, 11.6µm, 24.6µm,
1套 手压机架 ISO-8000FN-STAND
50.0µm, 100µm, 252µm, 390µm)
* 涡流探头进行10µm以下涂层厚度的高精度测量时,
7号电池 4节 需搭配使用手压机架

1105
