P. 1062

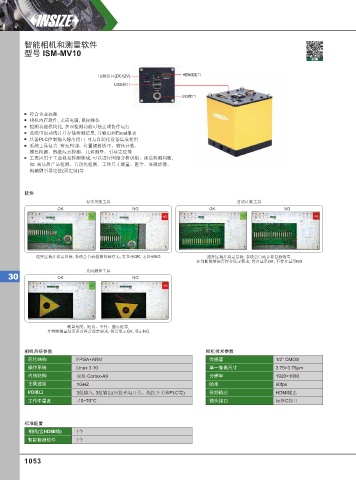

智能相机和测量软件
型号 ISM-MV10
视频
电源接口(DC12V) HDMI接口
USB接口
I/O接口
符合企业标准
相机内置软件, 无需电脑, 鼠标操作
检测功能模块化, 多项检测功能可独立或协作运行
系统可自动统计并存储检测结果, 并输出到Excel报表
具备PLC控制输入输出接口, 可与自动化设备集成使用
系统工具包含: 有无判别、位置倾斜矫正、物体计数、
颜色检测、瑕疵污点检测、几何测量、引导定位等
主要应用于工业视觉检测领域, 可以进行图像分析识别、视觉检测判断,
如: 高品质产品检测、自动化检测、工件尺寸测量、医学、显微影像、
机械臂引导定位(需定制)等
软件
有无判别工具 自动计数工具
OK NG OK NG
选择区域并指定目标, 系统会自动检测目标有无, 有显示OK, 无显示NG 选择区域并指定目标, 系统会自动计算目标数量,
并判断数量是否符合设定要求, 符合显示OK, 不符合显示NG
几何测量工具
30 OK NG
测量角度、距离、半径、圆心距等,
并判断测量结果是否符合设定要求, 符合显示OK, 显示NG
相机系统参数 相机技术参数
芯片结构 FPGA+ARM 传感器 1/2" CMOS
操作系统 Linux 3.10 单一像素尺寸 3.75×3.75µm
内核结构 双核 Cortex-A9 分辨率 1920×1080
主频速度 1GHZ 帧率 60fps
I/O接口 3组输入, 3组输出(可接光电开关、线控开关和PLC等) 视频输出 HDMI输出
工作中温度 -10~70°C 镜头接口 标准C接口
标准配置
相机(含HDMI线) 1个
智能检测软件 1个
1053
