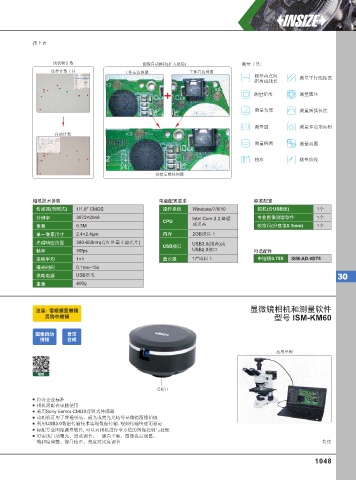

Page 1057 - 英示测量INSIZE2025-v.66
P. 1057
接上页
块状物计数 图像自动拼接(扩大视场) 测量工具:
选择计数工具 工件左边图像 工件右边图像
测量两点间 测量平行线距离
距离或线长
测量矩形 测量圆环
测量角度 测量圆弧长度
测量圆 测量多边形面积
自动计数
测量椭圆 测量双圆
校准 测量曲线
拼接后整体图像
相机技术参数 电脑配置要求 标准配置
传感器(背照式) 1/1.8'' CMOS 操作系统 Windows/7/8/10 相机(含USB线) 1个
分辨率 3072×2048 Intel Core 2 2.8HZ 专业图像测量软件 1个
CPU
像素 6.3M 或更高 校准尺(分度值0.1mm) 1个
单一像素尺寸 2.4×2.4µm 内存 2GB或以上
光谱响应范围 380-650nm(有红外截止滤光片) USB3.0(推荐)或
USB接口
帧率 30fps USB2.0接口 可选配件
采样平均 1×1 显示器 17"或以上 中继镜0.75X ISM-AD-0D75
曝光时间 0.1ms~15s
供电电源 USB供电 30
重量 400g
注意: 需根据显微镜 显微镜相机和测量软件
另购中继镜 型号 ISM-KM60
图像⾃动 景深
拼接 合成
应用举例
视频
C接口
符合企业标准
相机需配合电脑使用
采用Sony Exmor CMOS背照式传感器
该相机可用于普通明场、弱光或荧光光场等显微镜图像拍摄
利用USB3.0数据传输技术实现数据传输, 视频传输快速而稳定
标配专业图像测量软件, 可以对相机进行全方位的图像控制与处理
可实现自动曝光、增益调节、一键白平衡、图像色品调整、
饱和度调整、伽马校正、亮度对比度调节 待续
1048
