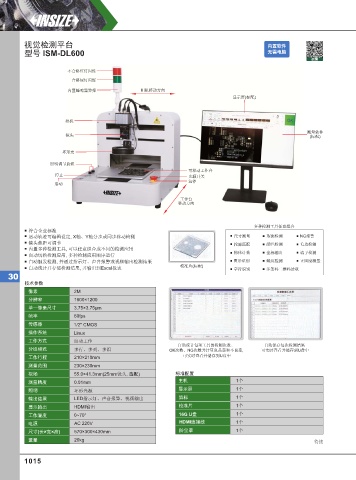

P. 1024
视觉检测平台 内置软件
型号 ISM-DL600 ⽆需电脑
视频
不合格红灯闪烁
合格绿灯闪烁
内置蜂鸣器警报 相机移动方向
显示屏(标配)
相机
测量软件
镜头 (标配)
环形光
照明调节旋钮
可移动工作台
停止 光源开关
急停
启动
工作台
移动方向
多种检测工具任意组合
符合企业标准
运动轨迹可编辑设定, X轴、Y轴分步或同步移动检测 尺寸测量 瑕疵检测 NG报警
镜头焦距可调节 轮廓匹配 颜色检测 毛边检测
内置多种检测工具, 可以任意组合成不同的检测应用
物体计数 坐标输出 端子检测
自动切换检测应用, 多种检测应用顺序运行
自动触发检测, 并通过指示灯、声音报警或视频输出检测结果 图形识别 螺纹检测 正圆度测量
自动统计并存储检测结果, 并输出到Excel报表 校准片(标配) 字符识别 多条码二维码读取
30
技术参数
像素 2M
分辨率 1600×1200
单一像素尺寸 3.75×3.75μm
帧率 60fps
传感器 1/2" CMOS
操作系统 Linux
工作方式 自动工作
自动统计每项工具的检测次数、 自动保存每次检测结果
分组模式 多行、多列、多组 OK次数、NG次数并计算良品率和不良率, 可实时查看并储存到U盘中
工作行程 210×210mm 可实时查看并储存到U盘中
测量范围 230×230mm
视场 55.0×41.3mm(25mm镜头, 选配) 标准配置
测量精度 0.01mm 主机 1个
照明 环形光源 显示屏 1个
输出结果 LED指示灯、声音报警、视频输出 鼠标 1个
显示输出 HDMI输出 校准片 1个
工作温度 0~70° 16G U盘 1个
电源 AC 220V HDMI连接线 1个
防尘罩 1个
尺寸(长×宽×高) 570×300×430mm
重量 20kg 待续
1015
