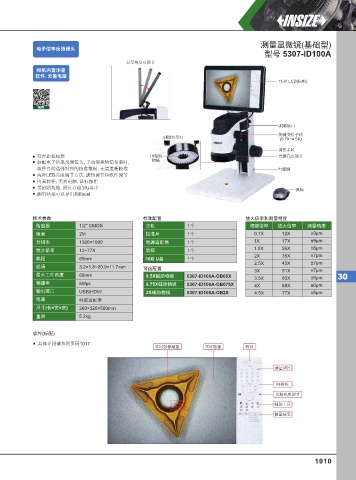

P. 1019
测量显微镜(基础型)
电⼦倍率反馈镜头
型号 5307-ID100A
显示角度可调节
相机内置测量
软件, ⽆需电脑
11.6" LCD(标配)
视频
USB接口
物镜变倍手轮
LED环形灯
(0.7X~4.5X)
调焦手轮
符合企业标准 1X辅助 光源亮度调节
物镜
标配电子倍率反馈镜头, 手动更换物镜倍率时,
软件自动选择对应的校准数据, 无需重新校准 电源键
两种LED亮度调节方法, 旋钮调节和软件调节
内置软件, 无需电脑, 鼠标操作
带拍照功能, 照片存储到U盘中 鼠标
测量结果可以导出到Excel
技术参数 标准配置 放大倍率和测量精度
传感器 1/2'' CMOS 主机 1个 物镜倍率 放大倍率 测量精度
像素 2M 校准片 1个 0.7X 12X ±9µm
±9µm
分辨率 1920×1080 电源适配器 1个 1X 17X ±8µm
放大倍率 12~77X 鼠标 1个 1.5X 26X ±7µm
焦距 65mm 16G U盘 1个 2X 35X ±7µm
2.5X 43X
视场 3.2×1.8~20.9×11.7mm 可选配置 3X 51X ±7µm
最大工件高度 60mm 0.5X辅助物镜 5307-ID100A-OB05X ±6µm 30
3.5X 60X
帧速率 60fps 0.75X辅助物镜 5307-ID100A-OB075X 4X 68X ±6µm
输出接口 USB/HDMI 2X辅助物镜 5307-ID100A-OB2X 4.5X 77X ±5µm
电源 电源适配器
尺寸(长 宽 高) 260×320×500mm
×
×
重量 5.2kg
软件(标配)
具体介绍请参照页码1017
实时影像测量 实时影像 校准
测量项目
网格线
光源亮度调节
辅助工具
测量结果
