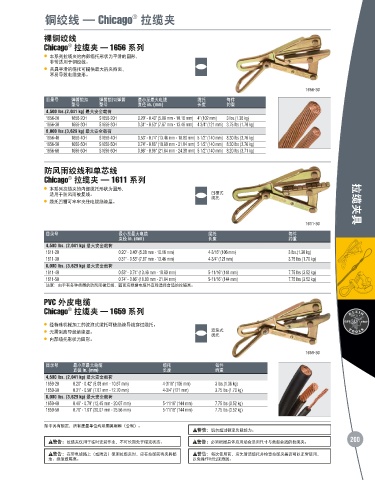

铜绞线 — Chicago 拉缆夹
®

裸铜绞线
®
Chicago 拉缆夹 — 1656 系列
• 本系列拉缆夹的内部缆托形状为平滑的圆形，
非常适用于铜绞线。
• 夹具平滑的缆托可提供最大的夹持面，
不易导致电缆变形。

1656-30
目录号 弹簧锁扣 弹簧锁扣/弹簧 最小至最大电缆 缆托 每件
型号 型号 直径 in. (mm) 长度 约重
4,500 lbs.(2,041 kg) 最大安全载荷
1656-20 1656-20H S1656-20H 0.20" - 0.40" (5.08 mm - 10.16 mm) 4" (102 mm) 3 lbs.(1.36 kg)
1656-30 1656-30H S1656-30H 0.31" - 0.53" (7.87 mm - 13.46 mm) 4 3/4" (121 mm) 3.75 lbs (1.70 kg)
8,000 lbs.(3,629 kg) 最大安全载荷
1656-40 1656-40H S1656-40H 0.53" - 0.74" (13.46 mm - 18.80 mm) 5 1/2" (140 mm) 8.30 lbs (3.76 kg)
1656-50 1656-50H S1656-50H 0.74" - 0.86" (18.80 mm - 21.84 mm) 5 1/2" (140 mm) 8.30 lbs (3.76 kg)
1656-60 1656-60H S1656-60H 0.86" - 0.96" (21.84 mm - 24.38 mm) 5 1/2" (140 mm) 8.20 lbs (3.71 kg)

防风雨绞线和单芯线
®
Chicago 拉缆夹 — 1611 系列
• 本系列拉缆夹的内部缆托形状为圆形，
适用于防风雨被复线。 凹槽式
缆托
• 缆托凹槽可牢牢夹住电缆绝缘层。 拉缆夹具

1611-30
目录号 最小至最大电缆 缆托 每件
直径 in. (mm) 长度 约重
4,500 lbs. (2,041 kg) 最大安全载荷
1611-20 0.20" - 0.40" (5.08 mm - 10.16 mm) 4-3/16" (106 mm) 3 lbs.(1.36 kg)
1611-30 0.31" - 0.53" (7.87 mm - 13.46 mm) 4-3/4" (121mm) 3.75 lbs (1.70 kg)
8,000 lbs. (3,629 kg) 最大安全载荷
1611-40 0.53" - 0.74" (13.46 mm - 18.80 mm) 5-11/16" (144 mm) 7.75 lbs (3.52 kg)
1611-50 0.74" - 0.86" (18.80 mm - 21.84 mm) 5-11/16" (144 mm) 7.75 lbs (3.52 kg)
注意：由于有多种类型的防风雨被复线，因而应根据电缆外直径选择合适的拉缆夹。
PVC 外皮电缆
®
Chicago 拉缆夹 — 1659 系列

• 经特殊机械加工的波浪式缆托可使绝缘导线穿过缆托。
• 无需剥离导线绝缘层。 波浪式
缆托
• 内部缆托形状为圆形。
1659-30

目录号 最小至最大电缆 缆托 每件
直径 in. (mm) 长度 约重
4,500 lbs. (2,041 kg) 最大安全载荷
1659-20 0.20" - 0.42" (5.08 mm - 10.67 mm) 4-3/16" (106 mm) 3 lbs.(1.36 kg)
1659-30 0.31" - 0.50" (7.87 mm - 12.70 mm) 4-3/4" (121 mm) 3.75 lbs (1.70 kg)
8,000 lbs. (3,629 kg) 最大安全载荷
1659-40 0.49" - 0.79" (12.45 mm - 20.07 mm) 5-11/16" (144 mm) 7.75 lbs (3.52 kg)
1659-50 0.79" - 1.01" (20.07 mm - 25.56 mm) 5-11/16" (144 mm) 7.75 lbs (3.52 kg)

除非另有规定，所有度量单位均采用英制和（公制）。
警告：切勿超过额定负载能力。
200
警告：拉缆夹仅用于临时安装作业，不可长期处于锚定状态。 警告：必须根据具体应用场合选用尺寸与类型合适的拉缆夹。
警告：在带电线路上（或附近）使用拉缆夹时，应在拉缆前将夹具接 警告：每次使用前，应先清洁缆托并检查拉缆夹是否可以正常使用，
地、绝缘或隔离。 以免操作时出现滑脱。
