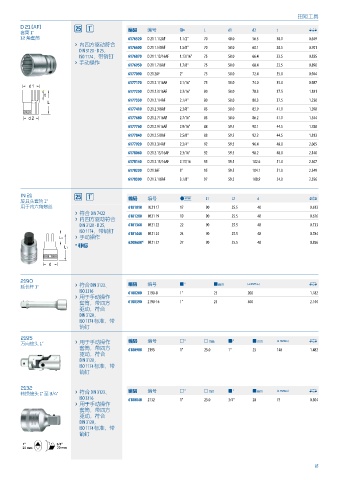

Page 85 - 吉多瑞2024版扭矩产品系列及解决方案

扭矩工具
D 21 (AF) 编码 编号
套筒 1" 3 L d1 d2 t 0
12 角套筒 6176520 D 21 1.1/2AF 1.1/2" 70 48.0 56.5 30.0 0.649
› 内四方驱动符合
DIN 3120 - D 25， 6176600 D 21 1.5/8AF 1.5/8" 70 50.0 60.1 30.5 0.701
ISO 1174，带销钉 6176870 D 21 1.13/16AF 1.13/16" 75 50.0 66.4 33.5 0.835
› 手动操作 6176950 D 21 1.7/8AF 1.7/8" 75 50.0 68.4 33.5 0.890

6177090 D 21 2AF 2" 75 50.0 72.4 35.0 0.944
6177170 D 21 2.1/16AF 2.1/16" 75 50.0 74.0 35.0 0.987
6177250 D 21 2.3/16AF 2.3/16" 80 50.0 78.3 37.5 1.181
6177330 D 21 2.1/4AF 2.1/4" 80 50.0 80.3 37.5 1.230
6177410 D 21 2.3/8AF 2.3/8" 85 50.0 83.9 41.0 1.398
6177680 D 21 2.7/16AF 2.7/16" 85 50.0 86.2 41.0 1.544
6177760 D 21 2.9/16AF 2.9/16" 88 59.5 90.1 44.5 1.788
6177840 D 21 2.5/8AF 2.5/8" 88 59.5 92.2 44.5 1.813
6177920 D 21 2.3/4AF 2.3/4" 92 59.5 96.4 48.0 2.065
6178060 D 21 2.13/16AF 2.3/16" 92 59.5 98.2 48.0 2.140
6178140 D 21 2.15/16AF 2.15/16 95 59.5 102.6 51.0 2.307
6178220 D 21 3AF 3" 95 59.5 104.1 51.0 2.349
6178300 D 21 3.1/8AF 3.1/8" 97 59.5 108.9 54.0 2.556

IN 21 编码 编号
旋具头套筒 1" $ L1 L2 d 0
用于内六角螺丝 6181010 IN 21 17 17 90 25.5 48 0.613
› 符合 DIN 7422 6181280 IN 21 19 19 90 25.5 48 0.676
› 内四方驱动符合
DIN 3120 - D 25 6181360 IN 21 22 22 90 25.5 48 0.733
ISO 1174，带销钉 6181440 IN 21 24 24 90 25.5 48 0.784
› 手动操作
L2
* 非标 6200680* IN 21 27 27 90 25.5 48 0.856
L1

2190 编码 编号
延长杆 1" › 符合 DIN 3123、 a " a mm y 0
ISO 3316 6180200 2190-8 1" 25 200 1.182
› 用于手动操作
套筒，带四方 6180390 2190-16 1" 25 400 2.144
驱动，符合
DIN 3120，
ISO 1174 标准，带
销钉

2195 编码 编号
万向接头 1” › 用于手动操作 Q " Q mm a " a mm y 0
套筒，带四方 6180980 2195 1" 25.0 1" 25 140 1.482
驱动，符合
DIN 3120，
ISO 1174 标准，带
销钉

2132 编码 编号
转换接头 1" 至 3/4" › 符合 DIN 3123、 Q " Q mm a " a mm y 0
ISO 3316 6180040 2132 1" 25.0 3/4" 20 75 0.504
› 用于手动操作
套筒，带四方
驱动，符合
DIN 3120，
ISO 1174 标准，带
销钉

1“ 3/4“
25 mm 20 mm

85
