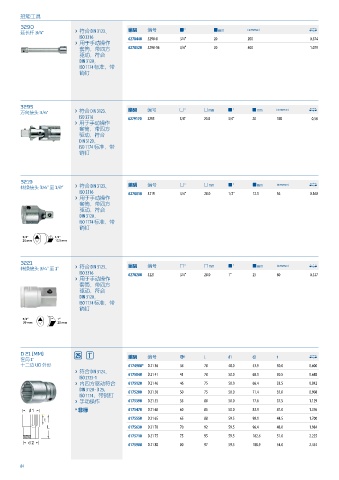

Page 84 - 吉多瑞2024版扭矩产品系列及解决方案

扭矩工具
3290 编码 编号
延长杆 3/4" › 符合 DIN 3123、 a " a mm y 0
ISO 3316 6278440 3290-8 3/4" 20 200 0.574
› 用于手动操作
套筒，带四方 6278520 3290-16 3/4" 20 400 1.079
驱动，符合
DIN 3120，
ISO 1174 标准，带
销钉

3295 编码 编号
万向接头 3/4" › 符合 DIN 3123、 Q " Q mm a " a mm y 0
ISO 3316 6279170 3295 3/4" 20.0 3/4" 20 108 0.58
› 用于手动操作
套筒，带四方
驱动，符合
DIN 3120，
ISO 1174 标准，带
销钉

3219 编码
转换接头 3/4” 至 1/2” › 符合 DIN 3123、 编号 Q " Q mm a " a mm y 0
ISO 3316 6278010 3219 3/4" 20.0 1/2" 12.5 56 0.168
› 用于手动操作
套筒，带四方
驱动，符合
DIN 3120，
ISO 1174 标准，带
销钉

3/4“ 1/2“
20 mm 12,5 mm

3221
转换接头 3/4” 至 1” › 符合 DIN 3123、 编码 编号 Q " Q mm a " a mm y 0
ISO 3316 6278280 3221 3/4" 20.0 1" 25 60 0.337
› 用于手动操作
套筒，带四方
驱动，符合
DIN 3120，
ISO 1174 标准，带
销钉

3/4“ 1“
20 mm 25 mm

D 21 (MM) 编码 编号
套筒 1" 3 L d1 d2 t 0
十二边 UD 外形 6174900* D 21 36 36 70 48.0 53.9 30.0 0.600
› 符合 DIN 3124、 6175040 D 21 41 41 70 50.0 60.1 30.5 0.688
ISO 2725-1
› 内四方驱动符合 6175120 D 21 46 46 75 50.0 66.4 33.5 0.842
DIN 3120 - D 25 6175200 D 21 50 50 75 50.0 71.4 35.0 0.908
ISO 1174，带销钉
› 手动操作 6175390 D 21 55 55 80 50.0 77.6 37.5 1.129
* 非标 6175470 D 21 60 60 85 50.0 83.9 41.0 1.376
6175550 D 21 65 65 88 59.5 90.1 44.5 1.700
6175630 D 21 70 70 92 59.5 96.4 48.0 1.984
6175710 D 21 75 75 95 59.5 102.6 51.0 2.225
6175980 D 21 80 80 97 59.5 108.9 54.0 2.454

84
