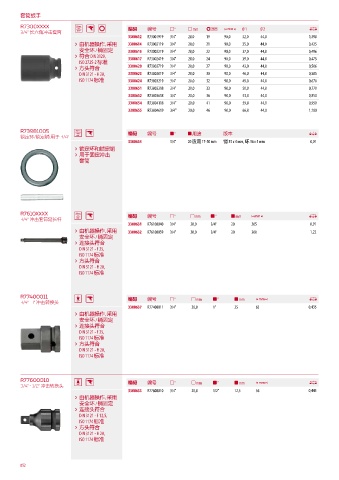

Page 52 - 吉多瑞2024版红系列产品目录

Range of Sockets
套筒扳手
R7300XXXX 20mm 编码 编号 Ø 1 Ø 2
3/4" 长六角冲击套筒 3/4” Q " Q mm ! y 0
3300612 R73001919 3/4" 20,0 19 90,0 32,0 44,0 0,390
› 由机器操作, 采用 3300614 R73002119 3/4" 20,0 21 90,0 35,0 44,0 0,425
安全环 / 销固定 3300615 R73002219 3/4" 20,0 22 90,0 37,0 44,0 0,496
› 符合 DIN 3129,
ISO 2725-2 标准 3300617 R73002419 3/4" 20,0 24 90,0 39,0 44,0 0,475
› 方头符合 3300620 R73002719 3/4" 20,0 27 90,0 43,0 44,0 0,506
DIN 3121 - H 20, 3300623 R73003019 3/4" 20,0 30 90,0 46,0 44,0 0,585
ISO 1174 标准 3300624 R73003219 3/4" 20,0 32 90,0 49,0 44,0 0,670
3300651 R73003318 3/4" 20,0 33 90,0 50,0 44,0 0,770
3300652 R73003618 3/4" 20,0 36 90,0 53,0 44,0 0,850
3300654 R73004118 3/4" 20,0 41 90,0 59,0 44,0 0,950
3300655 R73004619 3/4" 20,0 46 90,0 66,0 44,0 1,100

R73981005 20mm 编码 编号 a " a 用途 版本 0
锁定环/锁定销 用于 3/4" 3/4”
3300634 3/4" 20 适用 17-50 mm 销 35 x 4 mm, 环 36 x 5 mm 0,01
› 锁定环和锁定销
› 用于固定冲击
套筒

R7610XXXX 20mm
3/4" 冲击套筒延长杆 3/4” 编码 编号 Q " Q mm a " a mm y 0
3300631 R76100040 3/4" 20,0 3/4" 20 205 0,91
› 由机器操作, 采用 3300632 R76100059 3/4" 20,0 3/4" 20 300 1,22
安全环 / 销固定
› 连接头符合
DIN 3121 - F 25,
ISO 1174 标准
› 方头符合
DIN 3121 - H 20,
ISO 1174 标准

R77400011 1” 编码 编号
3/4" - 1" 冲击转换头 3/4” Q " Q mm a " a mm y 0
3300637 R77400011 3/4" 20,0 1" 25 65 0,435
› 由机器操作, 采用
安全环 / 销固定
› 连接头符合
DIN 3121 - F 25,
ISO 1174 标准
› 方头符合
DIN 3121 - H 20,
ISO 1174 标准

R77600010 1/2” 编码 编号 Q " Q mm a " a mm y 0
3/4" - 1/2" 冲击转换头 3/4”
3300633 R77600010 3/4" 20,0 1/2" 12,5 56 0,445
› 由机器操作, 采用
安全环 / 销固定
› 连接头符合
DIN 3121 - F 12,5,
ISO 1174 标准
› 方头符合
DIN 3121 - H 20,
ISO 1174 标准

052
