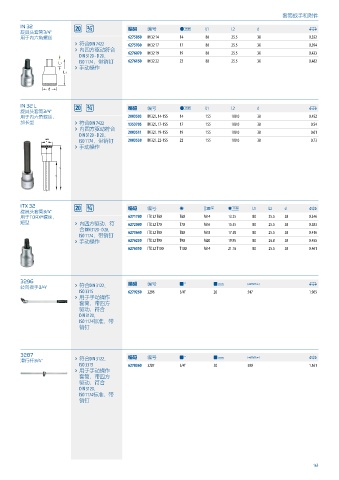

Page 163 - 吉多瑞2023版通用工具

套筒扳手和附件
套筒扳手和附件 编码 编号 L1 L2 d
IN 32
旋具头套筒3/4" $ 0
用于内六角螺丝 6275850 IN 32 14 14 80 25.5 38 0.352
› 符合DIN 7422 6275930 IN 32 17 17 80 25.5 38 0.394
› 内四方驱动符合
DIN 3120 - D 20， 6276070 IN 32 19 19 80 25.5 38 0.433
ISO 1174，带销钉 6276150 IN 32 22 22 80 25.5 38 0.482
› 手动操作

套筒扳手和附件 编码 编号 L1 L2 d
IN 32 L
旋具头套筒3/4" $ 0
用于内六角螺丝， 2003503 IN 32 L 14-155 14 155 100.0 38 0.452
加长型 › 符合DIN 7422 1353705 IN 32 L 17-155 17 155 100.0 38 0.54
› 内四方驱动符合
DIN 3120 - D 20， 2003511 IN 32 L 19-155 19 155 100.0 38 0.61
ISO 1174，带销钉 2003538 IN 32 L 22-155 22 155 100.0 38 0.73
› 手动操作

套筒扳手和附件 编码 编号
ITX 32
旋具头套筒3/4" 7 + & L1 L2 d 0
用于TORX®螺丝， 6271780 ITX 32 T60 T60 M14 13.25 80 25.5 38 0.346
短型 › 内四方驱动，符 6272080 ITX 32 T70 T70 M16 15.55 80 25.5 38 0.383
合 DIN 3120 - D 20 6273640 ITX 32 T80 T80 M18 17.58 80 25.5 38 0.416
ISO 1174，带销钉
› 手动操作 6276230 ITX 32 T90 T90 M20 19.95 80 26.0 38 0.455
6276310 ITX 32 T100 T100 M14 21.16 80 25.5 38 0.461

套筒扳手和附件 编码 编号
3296
转向扳手3/4" › 符合DIN 3122、 a " a mm y 0
ISO 3315 6279250 3296 3/4" 20 547 1.965
› 用于手动操作
套筒，带四方
驱动，符合
DIN 3120，
ISO 1174标准，带
销钉

套筒扳手和附件 编码 编号
3287
滑行杆3/4" › 符合DIN 3122、 a " a mm y 0
ISO 3315 6278360 3287 3/4" 20 500 1.161
› 用于手动操作
套筒，带四方
驱动，符合
DIN 3120，
ISO 1174标准，带
销钉

163
