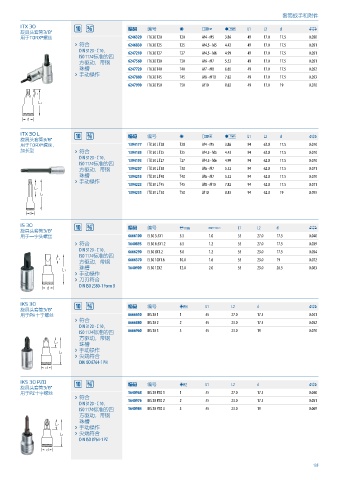

Page 135 - 吉多瑞2023版通用工具

套筒扳手和附件
套筒扳手和附件 编码 编号 L1 L2 d
ITX 30
旋具头套筒3/8" 7 + & 0
用于TORX®螺丝 6246320 ITX 30 T20 T20 M4 - M5 3.86 49 17.0 17.5 0.050
› 符合 6246830 ITX 30 T25 T25 M4.5 - M5 4.43 49 17.0 17.5 0.051
DIN 3120 - C 10， 6247210
ISO 1174标准的四 ITX 30 T27 T27 M4.5 - M6 4.99 49 17.0 17.5 0.051
方驱动，带钢 6247560 ITX 30 T30 T30 M6 - M7 5.52 49 17.0 17.5 0.051
珠槽 6247720 ITX 30 T40 T40 M7 - M8 6.65 49 17.0 17.5 0.052
› 手动操作 6247800 ITX 30 T45 T45 M8 - M10 7.82 49 17.0 17.5 0.053
6247990 ITX 30 T50 T50 M10 8.83 49 17.0 19 0.070

套筒扳手和附件 编码 编号
ITX 30 L
旋具头套筒3/8" 7 + & L1 L2 d 0
用于TORX®螺丝， 1394177 ITX 30 L T20 T20 M4 - M5 3.86 94 62.0 17.5 0.070
加长型 › 符合 1394185 ITX 30 L T25 T25 M4.5 - M5 4.43 94 62.0 17.5 0.070
DIN 3120 - C 10，
ISO 1174标准的四 1394193 ITX 30 L T27 T27 M4.5 - M6 4.99 94 62.0 17.5 0.070
方驱动，带钢 1394207 ITX 30 L T30 T30 M6 - M7 5.52 94 62.0 17.5 0.071
珠槽 1394215 ITX 30 L T40 T40 M6 - M7 5.52 94 62.0 17.5 0.070
› 手动操作
1394223 ITX 30 L T45 T45 M8 - M10 7.82 94 62.0 17.5 0.071
1394231 ITX 30 L T50 T50 M10 8.83 94 62.0 19 0.099

套筒扳手和附件 编码 编号
IS 30
旋具头套筒3/8" ? mm L L1 L2 d 0
用于一字头螺丝 6666100 IS 30 5.5X1 5.5 1.0 55 27.0 17.5 0.040
› 符合 1640895 IS 30 6.5X1.2 6.5 1.2 55 27.0 17.5 0.039
DIN 3120 - C 10， 6666290 IS 30 8X1.2 8.0 1.2 55 23.0 17.5 0.054
ISO 1174标准的四
方驱动，带钢 6666370 IS 30 10X1.6 10.0 1.6 55 23.0 19 0.072
珠槽 1640909 IS 30 12X2 12.0 2.0 55 23.0 20.5 0.083
› 手动操作
› 刀刃符合
DIN ISO 2380-1 Form B

套筒扳手和附件 编码 编号 L1 L2 d
IKS 30
旋具头套筒3/8" ;PH 0
用于PH十字螺丝 6666610 IKS 30 1 1 55 27.0 17.5 0.041
› 符合 6666880 IKS 30 2 2 55 23.0 17.5 0.052
DIN 3120 - C 10，
ISO 1174标准的四 6666960 IKS 30 3 3 55 23.0 19 0.070
方驱动，带钢
珠槽
› 手动操作
› 尖端符合
DIN ISO 8764-1 PH

套筒扳手和附件 编码 编号
IKS 30 PZD
旋具头套筒3/8" ;PZ L1 L2 d 0
用于PZ十字螺丝 1640968 IKS 30 PZD 1 1 55 27.0 17.5 0.040
› 符合
DIN 3120 - C 10， 1640976 IKS 30 PZD 2 2 55 23.0 17.5 0.051
ISO 1174标准的四 1640984 IKS 30 PZD 3 3 55 23.0 19 0.069
方驱动，带钢
珠槽
› 手动操作
› 尖端符合
DIN ISO 8764-1 PZ

135
