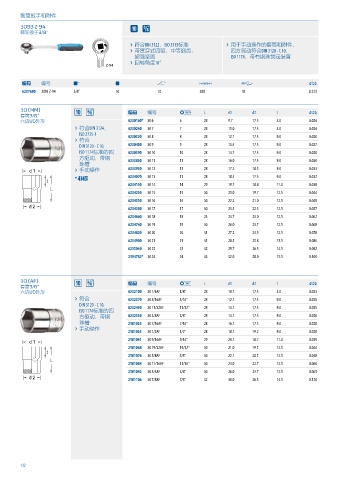

Page 132 - 吉多瑞2023版通用工具

套筒扳手和附件
套筒扳手和附件
3093 Z-94
棘轮扳手3/8"

› 符合DIN 3122，ISO 3315标准 › 用于手动操作的套筒和附件，
› 带贯穿式四驱，中等细齿， 四方驱动符合DIN 3120 - C 10、
超强坚固 ISO 1174，带有钢珠锁定装置
› 回转角度10°

编码 编号 a " a A° y 4 0
6237680 3093 Z-94 3/8" 10 10 200 18 0.223

套筒扳手和附件 编码 编号
30 (MM)
套筒3/8" ! L d1 d2 t 0
六边UD外形 6230160* 30 6 6 28 9.7 17.5 5.0 0.024
› 符合DIN 3124、 6230240 30 7 7 28 11.0 17.5 5.0 0.024
ISO 2725-1 6230320 30 8 8 28 12.1 17.5 9.0 0.028
› 符合
DIN 3120 - C 10 6230400 30 9 9 28 13.5 17.5 9.0 0.027
ISO 1174标准的四 6230590 30 10 10 28 14.7 17.5 9.0 0.028
方驱动，带钢 6233850 30 11 11 28 16.0 17.5 9.0 0.030
珠槽
› 手动操作 6233930 30 12 12 28 17.2 18.3 9.0 0.033
* 非标 6234070 30 13 13 28 18.5 17.5 9.0 0.032
6234150 30 14 14 29 19.7 18.4 11.0 0.038
6234230 30 15 15 30 21.0 19.7 12.5 0.044
6234310 30 16 16 30 22.2 21.0 12.5 0.049
6234580 30 17 17 30 23.5 22.3 12.5 0.057
6234660 30 18 18 23 24.7 23.0 12.5 0.062
6234740 30 19 19 30 26.0 23.7 12.5 0.068
6234820 30 20 20 31 27.2 24.5 12.5 0.078
6234900 30 21 21 31 28.5 25.8 13.5 0.086
6235040 30 22 22 32 29.7 26.3 14.5 0.092
2194783* 30 24 24 33 32.0 28.0 15.5 0.100

套筒扳手和附件 编码 编号
30 (AF)
套筒3/8" " L d1 d2 t 0
六边UD外形 6232100 30 1/4AF 1/4" 28 10.1 17.5 5.0 0.023
› 符合 6232370 30 5/16AF 5/16" 28 12.1 17.5 9.0 0.025
DIN 3120 - C 10
ISO 1174标准的四 6232450 30 11/32AF 11/32" 28 13.1 17.5 9.0 0.025
方驱动，带钢 6232530 30 3/8AF 3/8" 28 14.1 17.5 9.0 0.026
珠槽 2101025 30 7/16AF 7/16" 28 16.1 17.5 9.0 0.028
› 手动操作
2101033 30 1/2AF 1/2" 28 18.1 19.2 9.0 0.028
2101041 30 9/16AF 9/16" 29 20.1 18.7 11.0 0.039
2101068 30 19/32AF 19/32" 30 21.0 19.7 12.5 0.044
2101076 30 5/8AF 5/8" 30 22.1 20.7 12.5 0.048
2101084 30 11/16AF 11/16" 30 24.0 22.7 12.5 0.060
2101092 30 3/4AF 3/4" 30 26.0 23.7 12.5 0.065
2101106 30 7/8AF 7/8" 32 30.0 26.5 14.5 0.120

132
