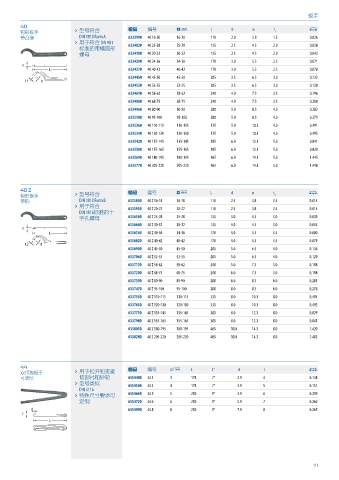

Page 113 - 吉多瑞2023版通用工具

扳手
扳手 编码 编号
40
钩形扳手 › 型号符合 ) L b n t 1 0
带凸缘 DIN 1810 Form A 6333990 40 16-20 16-20 110 2.0 3.8 1.5 0.026
› 用于符合 DIN 981
标准的带槽圆形 6334020 40 25-28 25-28 135 2.5 4.5 2.0 0.038
螺母 6334100 40 30-32 30-32 135 2.5 4.5 2.0 0.043
6334290 40 34-36 34-36 170 3.0 5.5 2.5 0.071
6334370 40 40-42 40-42 170 3.0 5.5 2.5 0.078
6334450 40 45-50 45-50 205 3.5 6.5 3.0 0.133
6334530 40 52-55 52-55 205 3.5 6.5 3.0 0.130
6334610 40 58-62 58-62 240 4.0 7.5 3.5 0.196
6334880 40 68-75 68-75 240 4.0 7.5 3.5 0.208
6334960 40 80-90 80-90 280 5.0 8.5 4.0 0.282
6335180 40 95-100 95-100 280 5.0 8.5 4.0 0.275
6335260 40 110-115 110-115 335 5.0 10.3 4.0 0.491
6335340 40 120-130 120-130 335 5.0 10.3 4.0 0.493
6335420 40 135-145 135-145 385 6.0 12.3 5.0 0.841
6335500 40 155-165 155-165 385 6.0 12.3 5.0 0.820
6335690 40 180-195 180-195 465 6.0 14.3 5.0 1.445
6335770 40 205-220 205-220 465 6.0 14.3 5.0 1.448

扳手 编码 编号 L d n t
40 Z
钩形扳手 › 型号符合 ) 2 0
带销 DIN 1810 Form B 6335850 40 Z 16-18 16-18 110 2.5 3.8 2.5 0.014
› 用于符合 6335930 40 Z 20-22 20-22 110 2.5 3.8 2.5 0.014
DIN 1816标准的十
字孔螺母 6336580 40 Z 25-28 25-28 135 3.0 4.5 3.0 0.039
6336660 40 Z 30-32 30-32 135 4.0 4.5 3.0 0.045
6336740 40 Z 34-36 34-36 170 4.0 5.5 3.5 0.080
6336820 40 Z 40-42 40-42 170 4.0 5.5 3.5 0.079
6336900 40 Z 45-50 45-50 205 5.0 6.5 4.0 0.136
6337040 40 Z 52-55 52-55 205 5.0 6.5 4.0 0.129
6337120 40 Z 58-62 58-62 240 5.0 7.5 5.0 0.198
6337200 40 Z 68-75 68-75 240 6.0 7.5 5.0 0.198
6337390 40 Z 80-90 80-90 280 6.0 8.5 6.0 0.281
6337470 40 Z 95-100 95-100 280 8.0 8.5 6.0 0.276
6337550 40 Z 110-115 110-115 335 8.0 10.3 8.0 0.494
6337630 40 Z 120-130 120-130 335 8.0 10.3 8.0 0.492
6337710 40 Z 135-145 135-145 385 8.0 12.3 8.0 0.829
6337980 40 Z 155-165 155-165 385 8.0 12.3 8.0 0.841
6338010 40 Z 180-195 180-195 465 10.0 14.3 8.0 1.420
6338280 40 Z 205-220 205-220 465 10.0 14.3 8.0 1.402

扳手 编码 编号
44
双爪钩扳手 › 用于松开和夹紧 , L L" d t 0
可调节 切割片和砂轮 6354480 44 3 3 178 7" 2.9 4 0.148
› 型号类似 6354560 44 4 4 178 7" 3.8 5 0.151
DIN 3116
› 特殊尺寸要求可 6354640 44 5 5 230 9" 4.8 6 0.259
定制 6354720 44 6 6 230 9" 5.8 7 0.260
6354990 44 8 8 230 9" 7.8 8 0.265

113
