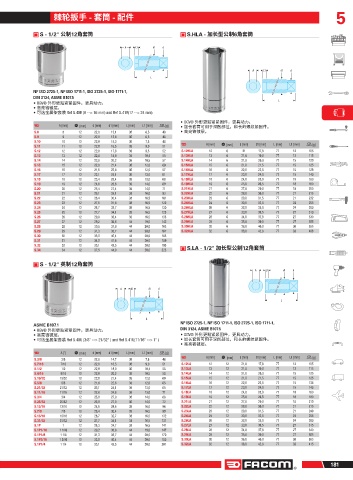

A L1 d1 d

A L1 d1 d
L

L
• OGV® 外形更贴紧紧固件，更具动力。
• 高亮铬镀层。
• 可选金属架套装 Ref S.40E (8 --> 16 mm) and Ref S.41E(17 --> 24 mm)
• OGV® 外形更贴紧紧固件，更具动力。
A [mm] [mm] d [mm] d1 [mm] L [mm] L1 [mm] [g] • 加长套筒可用于深凹部位，和长的螺纹紧固件。
S.8 8 12 22,8 13,1 36 6,5 48 • 高亮铬镀层。
S.9 9 12 22,8 13,8 36 6,5 48
S.10 10 12 22,8 15,3 36 7,8 48
S.11 11 12 22,8 16,5 36 9,0 51 A [mm] [mm] d [mm] d1 [mm] L [mm] L1 [mm] [g]
S.12 12 12 22,8 17,8 36 9,5 52 S.12HLA 12 6 21 17,8 77 12 105
S.13 13 12 22,8 18,9 36 10,4 55 S.13HLA 13 6 21,8 19,0 77 12 115
S.14 14 12 22,8 20,2 36 10,5 57 S.14HLA 14 6 21,8 20,3 77 15 120
S.15 15 12 22,8 21,4 36 12,0 60 S.15HLA 15 6 21,8 21,5 77 15 125
S.16 16 12 21,6 22,6 36 12,0 57 S.16HLA 16 6 22,0 22,8 77 15 128
S.17 17 12 23,1 24,1 36 13,0 61 S.17HLA 17 6 23,0 24,0 77 15 140
S.18 18 12 23,4 25,4 36 13,0 68 S.18HLA 18 6 24,0 25,0 77 18 160
S.19 19 12 24,6 26,6 36 14,0 69 S.19HLA 19 6 25,0 26,5 77 18 160
S.20 20 12 25,4 27,4 36 14,0 71 S.21HLA 21 6 27,0 29,0 77 18 200
S.21 21 12 25,1 29,1 38 16,0 93 S.22HLA 22 6 28,0 30,0 77 21 215
S.22 22 12 26,4 30,4 38 16,5 101 S.23HLA 23 6 29,0 31,5 77 21 232
S.23 23 12 27,6 31,6 38 16,5 122 S.24HLA 24 6 30,0 32,8 77 24 255
S.24 24 12 28,7 32,7 38 16,5 130 S.26HLA 26 6 32,0 35,0 77 24 280
S.25 25 12 27,7 34,1 38 16,5 128 S.27HLA 27 6 33,0 36,5 77 27 310
S.26 26 12 29,0 35,4 38 16,5 138 S.28HLA 28 6 34,0 37,8 77 27 330
S.27 27 12 29,2 36,6 44 19,0 142 S.29HLA 29 6 35,0 39,0 77 27 355
S.28 28 12 30,5 37,9 44 20,0 163 S.30HLA 30 6 36,0 40,0 77 30 355
S.29 29 12 31,3 38,7 44 20,0 167 S.32HLA 32 6 38,0 42,8 77 33 408
S.30 30 12 33,0 40,4 44 20,0 185
S.31 31 12 34,2 41,6 44 20,0 189
S.32 32 12 35,1 42,5 44 20,0 198
S.34 34 12 37,5 44,9 44 20,0 223

A L1 d1 d

A L1 d1 d

L

L
• OGV® 外形更贴紧紧固件，更具动力。
• 高亮铬镀层。 • OGV® 外形更贴紧紧固件，更具动力。
• 可选金属架套装 Ref S.40U (3/8" --> 21/32" ) and Ref S.41U(11/16" --> 1" ) • 加长套筒可用于深凹部位，和长的螺纹紧固件。
• 高亮铬镀层。
A ["] [mm] d [mm] d1 [mm] L [mm] L1 [mm] [g]
A [mm] [mm] d [mm] d1 [mm] L [mm] L1 [mm] [g]
S.3/8 3/8 12 22,8 14,7 36 7,8 48
S.7/16 7/16 12 22,8 16,5 36 9,0 51 S.12LA 12 12 21,0 17,8 77 12 105
S.1/2 1/2 12 22,8 18,9 36 10,4 55 S.13LA 13 12 21,8 19,0 77 12 115
S.9/16 9/16 12 22,8 20,2 36 10,5 58 S.14LA 14 12 21,8 20,3 77 15 125
S.19/32 19/32 12 22,8 21,4 36 12,0 60 S.15LA 15 12 21,8 21,5 77 15 125
S.5/8 5/8 12 21,6 22,6 36 12,0 65 S.16LA 16 12 22,0 22,8 77 15 135
S.21/32 21/32 12 23,1 24,1 36 13,0 65 S.17LA 17 12 23,0 24,0 77 15 145
S.11/16 11/16 12 22,6 24,6 36 13,0 71 S.18LA 18 12 24,0 25,0 77 18 160
S.3/4 3/4 12 25,0 27,0 36 14,0 68 S.19LA 19 12 25,0 26,5 77 18 180
S.25/32 25/32 12 25,9 27,9 36 14,0 72 S.21LA 21 12 27,0 29,0 77 18 210
S.13/16 13/16 12 24,6 28,6 38 16,0 96 S.22LA 22 12 28,0 30,0 77 21 215
S.7/8 7/8 12 26,4 30,4 38 16,5 99 S.23LA 23 12 29,0 31,5 77 21 240
S.15/16 15/16 12 28,7 32,7 38 16,5 132 S.24LA 24 12 30,0 32,8 77 24 255
S.31/32 31/32 12 27,7 34,1 38 16,5 131 S.26LA 26 12 32,0 35,0 77 24 280
S.1P 1 12 28,3 34,7 38 16,5 141 S.27LA 27 12 33,0 36,5 77 27 315
S.1P1/16 1 1/16 12 29,2 36,6 44 19,0 147 S.28LA 28 12 34,0 37,8 77 27 340
S.1P1/8 1 1/8 12 31,3 38,7 44 20,0 170 S.29LA 29 12 35,0 39,0 77 27 365
S.1P3/16 1 3/16 12 33,0 40,4 44 20,0 185 S.30LA 30 12 36,0 40,0 77 30 365
S.1P1/4 1 1/4 12 35,1 42,5 44 20,0 201 S.32LA 32 12 36,0 42,8 77 33 415
