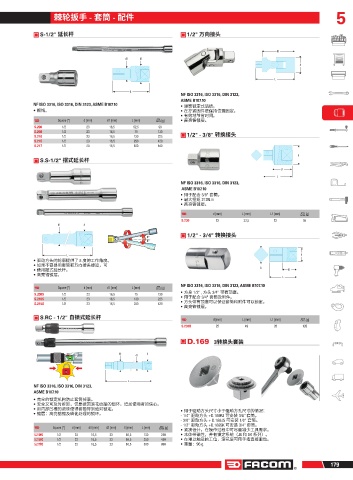

Page 187 - FACOM产品目录2025

L1
d1 d
d

L

L

• 弹簧锁定式活结。
• 镀铬。 • 在拧紧固件是保持位置固定。
• 有效地节省时间。
Square ["] d [mm] d1 [mm] L [mm] [g] • 高亮铬镀层。
S.206 1/2 23 16,5 52,5 90
S.208 1/2 23 16,5 75 130
S.210 1/2 23 16,5 130 225
S.215 1/2 23 16,5 250 420
S.217 1/2 23 16,5 500 840
d

L1
L

• 用于配合 3/8" 套筒。
• 最大扭矩 212N.m
• 高亮铬镀层。
d [mm] L [mm] L1 [mm] [g]
S.230 23 33,5 23 55
d1 d

L d
• 驱动方头的轮廓提供了 8 度的工作角度。
• 如果不容易用套筒和万向接头接近，可 A
• 使用摆式延长杆。 L1
• 高亮铬镀层。
L
Square ["] d [mm] d1 [mm] L [mm] [g]
S.208S 1/2 23 16,5 75 130 • 方身 1/2" , 方头 3/4" 带有顶塞。
S.210S 1/2 23 16,5 130 225 • 用于配合 3/4" 套筒及附件。
S.215S 1/2 23 16,5 250 420 • 方头带有顶塞可以保证套筒和附件可以锁定。
• 高亮铬镀层。
d [mm] L [mm] L1 [mm] [g]
S.232B 25 49 26 135

d2 d1 d

L

• 完全的锁定机构防止套筒掉落。
• 安全又可及时拆卸，仅靠拨回滚花纹路的锁环，增加使用者的信心。
• 用内部凹槽的滚珠使得套筒得到绝对锁定。 • 用于驱动方头尺寸小于驱动方孔尺寸的情况：
• 镀层：高亮铬镀及磷化处理的锁环。
- 1/4" 驱动方头 +D.169RJ 可安装 3/8" 套筒。
- 3/8" 驱动方头 + D.169JS 可安装 1/2" 套筒。
- 1/2" 驱动方头 +D.169SK 可安装 3/4" 套筒。
Square ["] d [mm] d1 [mm] d2 [mm] E [mm] L [mm] [g]
• 紧凑设计，在操作过程中可尽量减少工具需求。
S.210RC 1/2 23 16,5 23 16,5 130 250 • 本体带磁性，并有锁定系统（JS 和 SK 系列）。
S.215RC 1/2 23 16,5 23 16,5 250 450 • 在难以触及的工位，滚花层可用手指直接驱动。
S.217RC 1/2 23 16,5 23 16,5 500 860 • 重量：96 g.
