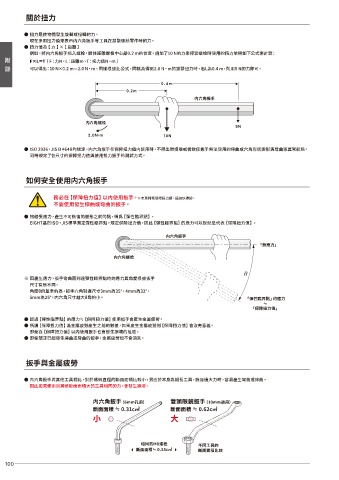

關於扭力 扭力值比較表

● 扭力是使物體發生旋轉或扭轉的力。
現在多用扭力值來表示内六角扳手等工具在鎖緊螺絲零件時的力。
● 扭力值為【 力 】×【 距離 】
ڝ 例如，將内六角扳手插入螺栓，握住距離螺栓中心部0.2 m的位置。施加了10 N的力來擰緊螺栓時使用的扭力依照如下公式來計算： 卓越系列產品與JIS、ISO標準保障扭力值、最大扭力值的比較（參考值） 單位 N・m ڝ
፽ F×L＝T（ F：力N、L：距離m、T：扭力值N・m ） 樣式 ፽
可以得出：10 N×0.2 m＝2.0 N・m。同樣根據此公式，同樣為得到2.0 N・m的鎖緊扭力時，若L為0.4 m，則用5 N的力即可。 内六角扳手 球頭 鑽石頭
表面硬度
六角
對邊 比 較 扭力值 （H R C）
0. 4 m (mm) 保障 最大 保障 最大 保障 最大
0.2m EIGHT 0.88 1.28 0.49 0.64 0.49 0.64 57.5
1.5
内六角扳手 JI S・I SO 0.82 52.0
EIGHT 2.25 3.22 1.39 1.58 1.41 1.58 57.5
2
JI S・I SO 1.90 52.0
内六角螺栓
5N EIGHT 4.21 6.02 2.75 3.24 2.83 3.58 57.5
2.5
2.0N・m 10N JI S・I SO 3.80 52.0
EIGHT 7.85 11.20 5.02 5.61 5.11 5.83 57.0
3
● ISO 2936、JIS B 4648均規定，内六角扳手在保障扭力值内使用時，不得出現損壞或者致使扳手無法使用的擰曲或六角形狀變形與彎曲等異常狀態。
同時規定了各尺寸的保障扭力值與使用扭力扳手的測試方式。 JI S・I SO 6.60 52.0
EIGHT 19.00 25.00 12.00 13.00 13.00 15.00 56.5
4
JI S・I SO 16.00 52.0
如何安全使用内六角扳手 EIGHT 37.00 48.00 20.60 25.00 22.00 28.00 56.5
5
JI S・I SO 30.00 52.0
務必在【保障扭力值】以内使用扳手。※次頁刊載保障扭力值，請加以確認。 EIGHT 70.00 87.00 36.00 40.00 38.00 46.00 56.5
不要使用發生擰曲或彎曲的扳手。 6
JI S・I SO 52.00 52.0
● 物體受應力，產生不可恢復的變形之前的點，稱爲【彈性臨界點】。 EIGHT 158.00 215.80 80.00 95.00 90.00 105.00 55.0
EIGHT基於ISO・JIS標準測定彈性臨界點，規定保障扭力值。因此【彈性臨界點】的應力可以說就是代表【保障扭力值】。 8
JI S・I SO 120.00 50.0
内六角扳手 EIGHT 268.00 411.00 158.50 171.50 182.00 208.00 55.0
10
「無應力」 JI S・I SO 220.00 48.0
EIGHT 480.00 620.00 290.00 320.00 54.0
内六角螺栓 12
JI S・I SO 370.00 48.0
θ EIGHT 740.00 990.00 440.00 515.00 54.0
※ 因產生應力，扳手彎曲而到達彈性臨界點時的應力其角度根據扳手 14
JI S・I SO 590.00 48.0
尺寸有所不同。
角度θ的基準約為，扳手六角對邊尺寸3mm為35°、4mm為32°、 EIGHT 1.350.00 800.00 910.00 53.0
17
5mm為25°，内六角尺寸越大θ角約小。 「彈性臨界點」的應力 JI S・I SO 980.00 45.0
≒
「保障扭力值」 EIGHT 1,850.00 1,100.00 1,240.00 53.0
19
● 超過【彈性臨界點】的應力≒【保障扭力值】使用扳手會產生金屬疲勞。 JI S・I SO 1,360.00 45.0
● 所謂【保障扭力值】為金屬疲勞產生之前的數值，如果產生金屬疲勞則【保障扭力值】會沒有意義。
即使在【保障扭力值】以内使用扳手也會發生損壞的危險。
● 即使矯正已經發生擰曲或彎曲的扳手，金屬疲勞也不會消失。

●保障扭力值 ・・・ 保障扭力值為在此值内使用扳手，可維持不會發生損壞、六角形狀的變形、擰曲與彎曲等狀態的值。
扳手與金屬疲勞 ●最大扭力值 ・・・ 超過此值則無法繼續鎖緊螺栓。扳手會發生嚴重擰曲變形，甚至損壞以及螺絲折損。

※最大扭力值的差異是直接影響工具壽命之相當大的差異。
● 内六角扳手與其他工具相比，對於螺絲直徑的斷面面積比較小。另由於本身為細長工具，施加過大力時，容易產生彎曲或擰曲。
因此如果使用與其他斷面面積大的工具相同的力，會發生損壞。

内六角扳手（6mm孔用） 雙頭眼鏡扳手（10mm頭用）
斷面面積 ≒ 0.31c㎡ 斷面面積 ≒ 0.62c㎡
小 大

相同的M8螺栓 不同工具的
 斷面面積≒ 0.35c㎡  斷面面積比較
