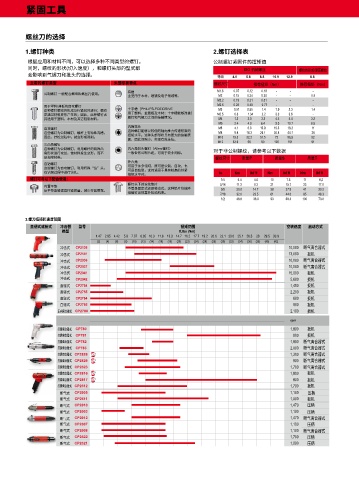

Page 44 - CP芝加哥气动工具中文2023

紧固工具
紧固工具

螺丝刀的选择

1.螺钉种类 2.螺钉选择表

根据应用和材料不同，可以选择多种不同类型的螺钉。 公制螺钉紧固件的扭矩值
同时，螺纹的形状(切入速度），和螺钉头部的型式都 ISO 机械螺丝 螺纹的形成/滚压螺纹
会影响到气螺刀和批头的选择。 等级 4.6 5.8 8.8 10.9 12.9 8.8

主 要 的 螺 钉 类 型 头 部 形 状 特 点 螺纹尺寸 推荐扭矩（Nm） 推荐扭矩（Nm）
M1.6 0.07 0.12 0.19 - - -
有槽
公制螺钉 一般配合螺母和螺丝孔使用。
M2 0.15 0.24 0.38 - - 0.5
主要用于木材、眼镜及电子领域等。
M2.2 0.19 0.31 0.51 - - -
M2.5 0.28 0.48 0.77 - - -
用于塑料/薄板的自攻螺钉 十字槽（PHILIPS-POZIDRIVE
这种螺钉螺纹的形成与拧紧同时进行；螺纹 M3 0.51 0.85 1.4 1.9 2.3 1.4
用于塑料、金属板及木材；十字槽能够改善） M3.5 0.8 1.34 2.2 3.0 3.6 -
是通过材料变形产生的；因此，此种螺钉尤
螺钉和气螺刀之间的接触情况。 M4 1.2 2.0 3.2 4.5 5.4 3.2
其适用于塑料、木材及其它轻质材料。
M5 2.4 4.0 6,4 9.0 10.7 6.5
内梅花头 M6 4.1 6.8 10.9 15.3 18.3 11
自攻螺钉
这种螺钉能够以较低的轴向推力传递较高的 M8 9.8 16.3 26.1 36.8 44.1 26
这些螺钉为公制螺钉，螺杆上有特殊沟槽，
扭矩水平。这种头部形状具有更大的接触表
因此，拧松过程中，就会形成刮削。 M10 19.3 32.2 51.5 72 86.9 52
面，因此间隙小，实现有效连接。
M12 33.6 56 90 126 151 91
三凸角螺钉
这种螺钉为公制螺钉，利用螺杆的特殊凸 内六角凹头螺钉（Allen 螺钉） 对于非公制螺纹，请参考以下数据
角形状进行攻丝，使材料发生变形，而不 一般带有公制节距，可用于较小间隙。
是去除材料。 螺纹尺寸 质量 P 质量 S 质量 T
外六角
自钻螺钉
可用于许多领域，既可是公制、自攻，也
这些螺钉为自攻螺钉，利用特殊“钻”头，
可是自钻型，尤其适用于具有较高的拧紧
在钻探过程中进行钻孔。 In. Nm Ibf ft Nm Ibf ft Nm Ibf ft
扭矩水平时。
螺钉可与以下配合使用： 1/4 5.4 4.0 10 7.6 11 8,2
螺钉头下的滚花垫片 5/16 11.2 8.3 21 15.7 23 17.0
内置平垫
不管是固定式还是移动式，这种垫片均能降 3/8 20.0 14.7 38 27.9 41 30.2
该平垫能够提高拧紧质量，减少拧紧圈数。 低螺钉出现意外松动机率。
85
7/16 32.0 23.5 61 44.8 100 48.3
36.0
68.4
48.8
1/2
73.8
93

3.螺刀扭矩和速度范围

直柄式或枪式 冲击器 型号 扭矩范围 空转速度 启动方式
类型 ft.lbs (Nm)
1.47 2.95 4.42 5.9 7.37 8.85 10.3 11.8 13.3 14.7 16.2 17.7 19.2 20.6 22.1 23.6 25.1 26.5 28 29.5 30.9
(2) (4) (6) (8) (10) (12) (14) (16) (18) (20) (22) (24) (26) (28) (30) (32) (34) (36) (38) (40) (42)
冲击式 CP2136 10,000 断气离合器式
CP2141 13,000 扳机
冲击式
CP2036 10,000 断气离合器式
冲击式
CP2037 10,000 断气离合器式
冲击式
冲击式 CP2041 15,000 扳机
冲击式 CP2042 5,600 扳机
直驱式 CP2754 1,450 扳机
直驱式 CP2755 2,200 扳机
直驱式 CP2764 600 扳机
直驱式 CP2765 900 扳机
正向离合器式 CP2780 2,100 扳机
rpm
打滑离合器式 CP780 1,800 扳机
打滑离合器式 CP781 800 扳机
打滑离合器式 CP782 1,800 断气离合器式
打滑离合器式 CP783 2,000 断气离合器式
打滑离合器式 CP2828 1,300 断气离合器式
打滑离合器式 CP2829 900 断气离合器式
打滑离合器式 CP2623 1,700 断气离合器式
打滑离合器式 CP2816 1,800 扳机
打滑离合器式 CP2817 800 扳机
打滑离合器式 CP2612 1,700 扳机
断气式 CP2005 1,100 压柄
断气式 CP2611 1,000 扳机
断气式 CP2010 1,470 压柄
CP2003 1,100
断气式 压柄
CP2012 1,470 断气离合器式
断气式
断气式 CP2007 1,100 压柄
断气式 CP2008 1,100 断气离合器式
CP2622 1,700
断气式 压柄
断气式 CP2621 1,000 压柄
