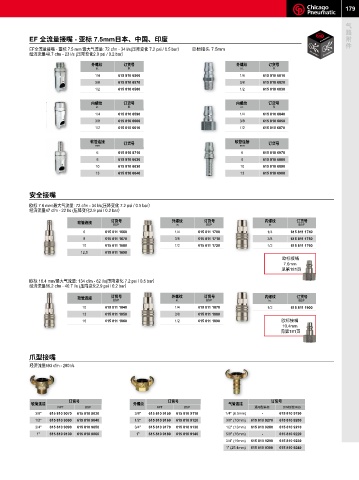

179

附 件 气 路

EF 全流量接嘴 - 亚标 7.5mm日本、中国、印度

EF全流量接嘴 - 亚标 7.5 mm/最大气流量: 72 cfm - 34 l/s(压降变化 7.2 psi / 0.5 bar） 亚标接头 7.5mm
经济流量48.7 cfm - 23 l/s (压降变化2.9 psi / 0.2 bar）
外螺纹 订货号 外螺纹 订货号
in. R in. R
1/4 615 810 6560 1/4 615 810 6810
3/8 615 810 6570 3/8 615 810 6820
1/2 615 810 6580 1/2 615 810 6830

内螺纹 订货号 内螺纹 订货号
in. R in. R
1/4 615 810 6590 1/4 615 810 6840
3/8 615 810 6600 3/8 615 810 6850
1/2 615 810 6610 1/2 615 810 6870

软管连接 软管连接
mm 订货号 mm 订货号
6 615 810 8710 6 615 810 6970
8 615 810 6620 8 615 810 6880
10 615 810 6630 10 615 810 6890
13 615 810 6640 13 615 810 6900

安全接嘴

欧标 7.6 mm/最大气流量: 72 cfm - 34 l/s(压降变化 7.2 psi / 0.5 bar）
经济流量47 cfm - 22 l/s (压降变化2.9 psi / 0.2 bar）
订货号 外螺纹 订货号 内螺纹 订货号
软管连接
BSP in. BSP in. BSP
6 615 811 1660 1/4 615 811 1700 1/4 615 811 1740
8 615 811 1670 3/8 615 811 1710 3/8 615 811 1750
10 615 811 1680 1/2 615 811 1720 1/2 615 811 1760
12,5 615 811 1690
欧标接嘴
7.6mm
见第181页

欧标 10.4 mm/最大气流量: 134 cfm - 62 l/s(压降变化 7.2 psi / 0.5 bar）
经济流量86.2 cfm - 40.7 l/s (压降变化2.9 psi / 0.2 bar）
订货号 外螺纹 订货号 内螺纹 订货号
软管连接
BS P in. BSP in. BSP
10 615 811 1840 1/4 615 811 1870 1/2 615 811 1900
13 615 811 1850 3/8 615 811 1880
16 615 811 1860 1/2 615 811 1890 欧标接嘴
10.4mm
见第181页

爪型接嘴
经济流量593 cfm - 280 l/s

订货号 订货号 订货号
软管连接 外螺纹 气管连接
NPT BSP NPT BSP 通用型美标 DIN标准3489
3/8" 615 810 9070 615 810 9030 3/8" 615 810 9150 615 810 9110 1/4" (6.5mm) - 615 810 9190
1/2" 615 810 9080 615 810 9040 1/2" 615 810 9160 615 810 9120 3/8" (10mm) 615 810 9270 615 810 9200
3/4" 615 810 9090 615 810 9050 3/4" 615 810 9170 615 810 9130 1/2" (13mm) 615 810 9280 615 810 9210
1" 615 810 9100 615 810 9060 1" 615 810 9180 615 810 9140 5/8" (16mm) - 615 810 9220
3/4" (19mm) 615 810 9290 615 810 9230
1" (25.4mm) 615 810 9300 615 810 9240
