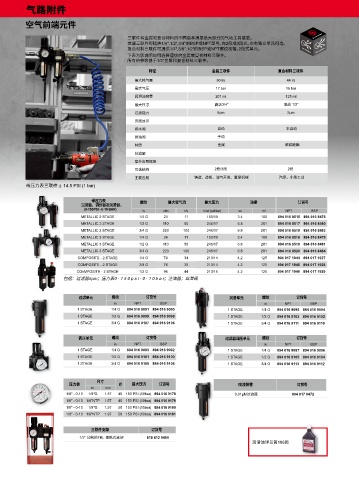

气路附件
气路附件
空气前端元件
三联件有金属和复合材料的不同版本满足绝大部分的气动工具需要。
金属三联件可提供1/4",1/2",3/4"的BSP或NPT型号。有2段或3段式，也有独立单元可选。
复合材料三联件可提供1/4",3/8",1/2"的BSP或NPT螺纹规格，2段式单元。
下表为您说明如何选择理想的金属或复合材料三联件。
所有的参数基于1/2"金属和复合材料三联件。
特征 金属三联件 复合材料三联件
最大耗气量 5 s / l 0 4 s / l 4
最大气压 1 b 7 r a 1 b 5 r a
润滑油容量 2 0 1 m l 1 2 5 m l
最大尺寸 高达 / 3 4" 高达 / 1 2"
过滤能力 5μm 5μm
页面显示 ✔
排水阀 自动 半自动
排油阀 手动
材质 金属 聚碳酸酯
✔
抗溶解
室外应用框架 ✔
可选结构 2段/3段 2段
主要应用 铸造、造船、油气开发、重型机械 汽保，小型工业
带压力表三联件 ∆ 14.5 PSI (1 bar)
带压力表 螺纹 最大空气流 最大压力 油量 订货号
过滤器、调压器及润滑器，
(0-150PSI - 0-10 BAR) in. cfm l/s Inlet (psi/bar) oz ml NPT BSP
METALLIC 2 STAGE 1/4 G 24 11 150/10 3.4 100 894 016 8515 894 016 8478
METALLIC 2 STAGE 1/2 G 110 50 246/17 6.8 201 894 016 8517 894 016 8480
METALLIC 2 STAGE 3/4 G 220 100 246/17 6.8 201 894 016 8519 894 016 8483
METALLIC 3 STAGE 1/4 G 24 11 150/10 3.4 100 894 016 8516 894 016 8479
METALLIC 3 STAGE 1/2 G 110 50 246/17 6.8 201 894 016 8518 894 016 8481
METALLIC 3 STAGE 3/4 G 220 100 246/17 6.8 201 894 016 8520 894 016 8484
COMPOSITE - 2 STAGE 1/4 G 74 34 213/14 4.2 125 894 017 1944 894 017 1927
COMPOSITE - 2 STAGE 3/8 G 76 35 213/14 4.2 125 894 017 1945 894 017 1928
COkMPOSITE - 2 STAGE 1/2 G 96 44 213/15 4.2 125 894 017 1946 894 017 1929
包括：过滤器5μm；压力表0 - 1 5 0 p s i - 0 - 1 0 b a r；注油器；自泄阀
过滤单元 螺纹 订货号 润滑单元 螺纹 订货号
in. NPT BSP in. NPT BSP
1 STAGE 1/4 G 894 016 9091 894 016 9090 1 STAGE 1/4 G 894 016 9095 894 016 9094
1 STAGE 1/2 G 894 016 9099 894 016 9098 1 STAGE 1/2 G 894 016 9103 894 016 9102
1 STAGE 3/4 G 894 016 9107 894 016 9106 1 STAGE 3/4 G 894 016 9111 894 016 9110
调压单元 螺纹 订货号 过滤器调压单元 螺纹 订货号
in. NPT BSP in. NPT BSP
1 STAGE 1/4 G 894 016 9093 894 016 9092 1 STAGE 1/4 G 894 016 9097 894 016 9096
1 STAGE 1/2 G 894 016 9101 894 016 9100 1 STAGE 1/2 G 894 016 9105 894 016 9104
1 STAGE 3/4 G 894 016 9109 894 016 9108 1 STAGE 3/4 G 894 016 9113 894 016 9112
尺寸
压力表 Ø 最大压力 订货号 喷漆装置 订货号
in. mm
1/8" - 0-10 1/8"G 1.57 40 150 PSI (10bar) 894 016 9178 0.01μM过滤器 894 017 0472
1/8" - 0-10 1/8"NTP 1.57 40 150 PSI (10bar) 894 016 9179
1/8" - 0-10 1/8"G 1.97 50 150 PSI (10bar) 894 016 9180
1/8" - 0-10 1/8"NTP 1.97 50 150 PSI (10bar) 894 016 9181
三联件支架 订货号
1/2" 公制的FRL 便携式支架 615 812 0450
润滑油详见第186页
