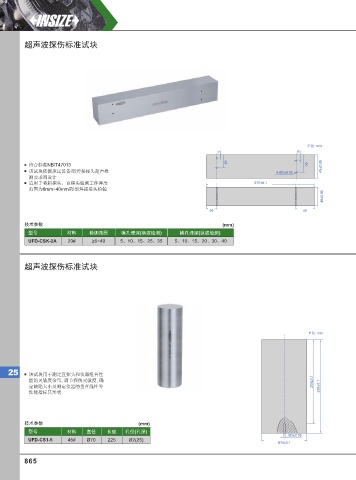

超声波探伤标准试块

单位: mm
5 15

符合标准NB/T47013 25 35 45±0.05
该试块依据承压设备l型焊接接头超声检 4-Ø2±0.02
测要求而设计
适用于将斜探头、直探头检测工件厚度 270±0.1
范围为6mm~40mm的l型焊接接头检验
40±0.05

30 40

技术参数 (mm)
型号 材料 检测范围 横孔埋深(横波检测) 横孔埋深(纵波检测)
UFD-CSK-2A 20# ≥6~40 5、10、15、25、35 5、10、15、20、30、40

超声波探伤标准试块

单位: mm

25 该试块用于测定直探头和仪器组合性
能的灵敏度余量, 调节探伤灵敏度, 确 200±0.1
定缺陷大小及测定仪器的垂直线性等 225±0.1
性能指标其形状

技术参数 (mm)
型号 材料 直径 长度 孔径(孔深)
Ø2±0.05
UFD-CS1-5 45# Ø70 225 Ø2(25)
Ø70±0.1
