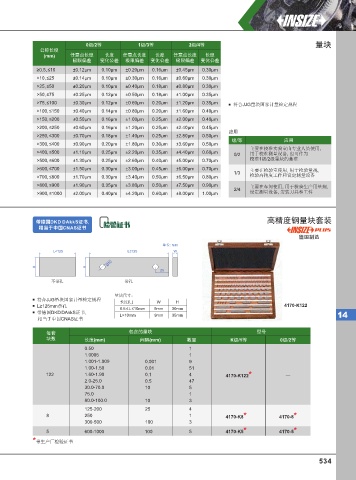

Page 543 - 英示测量INSIZE2025-v.66

0级/2等 1级/3等 2级/4等 量块
公称长度
(mm) 任意点长度 长度 任意点长度 长度 任意点长度 长度
极限偏差 变化公差 极限偏差 变化公差 极限偏差 变化公差
≥0.5, ≤10 ±0.12μm 0.10μm ±0.20μm 0.16μm ±0.45μm 0.30μm
>10, ≤25 ±0.14μm 0.10μm ±0.30μm 0.16μm ±0.60μm 0.30μm
>25, ≤50 ±0.20μm 0.10μm ±0.40μm 0.18μm ±0.80μm 0.30μm
>50, ≤75 ±0.25μm 0.12μm ±0.50μm 0.18μm ±1.00μm 0.35μm
>75, ≤100 ±0.30μm 0.12μm ±0.60μm 0.20μm ±1.20μm 0.35μm 符合JJG量块国家计量检定规程
>100, ≤150 ±0.40μm 0.14μm ±0.80μm 0.20μm ±1.60μm 0.40μm
>150, ≤200 ±0.50μm 0.16μm ±1.00μm 0.25μm ±2.00μm 0.40μm
>200, ≤250 ±0.60μm 0.16μm ±1.20μm 0.25μm ±2.40μm 0.45μm
应用
>250, ≤300 ±0.70μm 0.18μm ±1.40μm 0.25μm ±2.80μm 0.50μm
级/等 应用
>300, ≤400 ±0.90μm 0.20μm ±1.80μm 0.30μm ±3.60μm 0.50μm
主要在校准实验室由专业人员使用,
>400, ≤500 ±1.10μm 0.25μm ±2.20μm 0.35μm ±4.40μm 0.60μm
0/2 用于校准测量设备, 也可作为
校准1级/2级量块的基准
>500, ≤600 ±1.30μm 0.25μm ±2.60μm 0.40μm ±5.00μm 0.70μm
>600, ≤700 ±1.50μm 0.30μm ±3.00μm 0.45μm ±6.00μm 0.70μm 主要在检验室使用, 用于检验量规,
1/3
>700, ≤800 ±1.70μm 0.30μm ±3.40μm 0.50μm ±6.50μm 0.80μm 检验高精度工件和设定测量设备
>800, ≤900 ±1.90μm 0.35μm ±3.80μm 0.50μm ±7.50μm 0.90μm 主要在车间使用, 用于检验生产用量规,
2/4
>900, ≤1000 ±2.00μm 0.40μm ±4.20μm 0.60μm ±8.00μm 1.00μm 设定测量设备, 安装刀具和工件

带德国DKD DAkkS证书, 高精度钢量块套装
相当于中国CNAS证书
德国制造
单位: mm
L<125 L≥125 W
Ø10
H H
25
不带孔 带孔

量块尺寸:
符合JJG量块国家计量检定规程
长度(L) W H
L≥125mm带孔 4170-K122
0.5 ≤ L ≤10mm 9mm 30mm
带德国DKD DAkkS证书,
L>10mm 9mm 35mm 14
相当于中国CNAS证书
每套 包含的量块 型号
块数 长度(mm) 间隔(mm) 数量 K级/1等 0级/2等
0.50 1
1.0005 1
1.001-1.009 0.001 9
1.00-1.50 0.01 51
122 1.60-1.90 0.1 4 4170-K122* —
2.0-25.0 0.5 47
30.0-70.0 10 5
75.0 1
80.0-100.0 10 3
125-200 25 4
8 250 1 4170-K8* 4170-8*
300-500 100 3
5 600-1000 100 5 4170-K5* 4170-5*
*带生产厂检验证书

534
