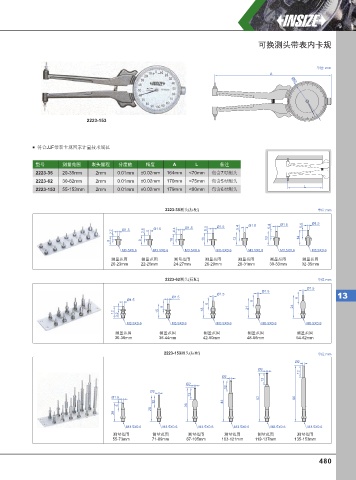

Page 489 - 英示测量INSIZE2025-v.66

可换测头带表内卡规

单位: mm
A Ø62

2223-153

符合JJF带表卡规国家计量技术规范

型号 测量范围 表头量程 分度值 精度 A L 备注
2223-35 20-35mm 2mm 0.01mm ±0.02mm 164mm <70mm 包含7对测头
2223-62 30-62mm 2mm 0.01mm ±0.02mm 170mm <75mm 包含5对测头
L
2223-153 55-153mm 2mm 0.01mm ±0.02mm 179mm <90mm 包含6对测头

2223-35测头(标配) 单位:mm

2.7 Ø1.5 3.8 Ø1.5 4.4 Ø1.5 5.4 Ø1.5 5.4 Ø1.5 5.4 Ø1.5 5.4 Ø1.5

8 9 10 11 12 13 14
M3.5X0.6 M3.5X0.6 M3.5X0.6 M3.5X0.6 M3.5X0.6 M3.5X0.6 M3.5X0.6
测量范围 测量范围 测量范围 测量范围 测量范围 测量范围 测量范围
20-23mm 22-25mm 24-27mm 26-29mm 28-31mm 30-33mm 32-35mm

2223-62测头(标配) 单位:mm
Ø1.5
Ø1.5
Ø1.5
Ø1.5 6 13
Ø1.5
6
6
6 18 21 24
12 15
3.2
M3.5X0.6 M3.5X0.6 M3.5X0.6 M3.5X0.6 M3.5X0.6
测量范围 测量范围 测量范围 测量范围 测量范围
30-38mm 36-44mm 42-50mm 48-56mm 54-62mm
2223-153测头(标配) 单位:mm
Ø2
Ø2
12
Ø2
12
Ø2
12
Ø2
12
Ø1.5 52 60
12 44
5 36
28
20
M3.5X0.6 M3.5X0.6 M3.5X0.6 M3.5X0.6 M3.5X0.6 M3.5X0.6
测量范围 测量范围 测量范围 测量范围 测量范围 测量范围
55-73mm 71-89mm 87-105mm 103-121mm 119-137mm 135-153mm
