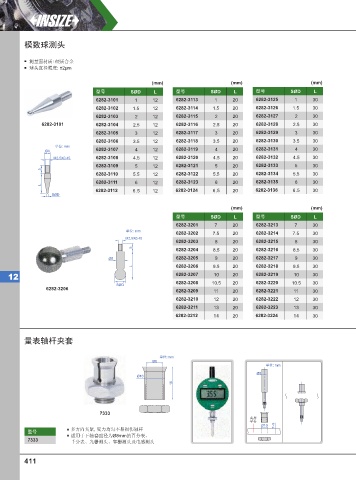

模数球测头

测量面材质: 硬质合金
球头直径精度: ±2μm

(mm) (mm) (mm)
型号 L 型号 L 型号 L
SØD
SØD
SØD
6282-3101 1 12 6282-3113 1 20 6282-3125 1 30
6282-3102 1.5 12 6282-3114 1.5 20 6282-3126 1.5 30
6282-3103 2 12 6282-3115 2 20 6282-3127 2 30
6282-3101 6282-3104 2.5 12 6282-3116 2.5 20 6282-3128 2.5 30
6282-3105 3 12 6282-3117 3 20 6282-3129 3 30
6282-3106 3.5 12 6282-3118 3.5 20 6282-3130 3.5 30
单位: mm
Ø4 6282-3107 4 12 6282-3119 4 20 6282-3131 4 30
M2.5X0.45 6282-3108 4.5 12 6282-3120 4.5 20 6282-3132 4.5 30
6282-3109 5 12 6282-3121 5 20 6282-3133 5 30
5
6282-3110 5.5 12 6282-3122 5.5 20 6282-3134 5.5 30
6282-3111 6 12 6282-3123 6 20 6282-3135 6 30
L
6282-3112 6.5 12 6282-3124 6.5 20 6282-3136 6.5 30
SØD
(mm) (mm)
型号 L 型号 L
SØD
SØD
6282-3201 7 20 6282-3213 7 30
单位: mm
6282-3202 7.5 20 6282-3214 7.5 30
M2.5X0.45
6282-3203 8 20 6282-3215 8 30
5
6282-3204 8.5 20 6282-3216 8.5 30
Ø5 6282-3205 9 20 6282-3217 9 30
L 6282-3206 9.5 20 6282-3218 9.5 30
12 6282-3207 10 20 6282-3219 10 30
6282-3208 10.5 20 6282-3220 10.5 30
SØD
6282-3206
6282-3209 11 20 6282-3221 11 30
6282-3210 12 20 6282-3222 12 30
6282-3211 13 20 6282-3223 13 30
6282-3212 14 20 6282-3224 14 30

量表轴杆夹套

单位: mm
Ø8
单位: mm
Ø8
Ø10
16

7333
夹持
平台
Ø10 7~9
多方向夹紧, 受力均匀不易损伤轴杆
型号
适用于下轴套直径为Ø8mm的百分表、
7333 千分表、光栅测头、容栅测头及电感测头
