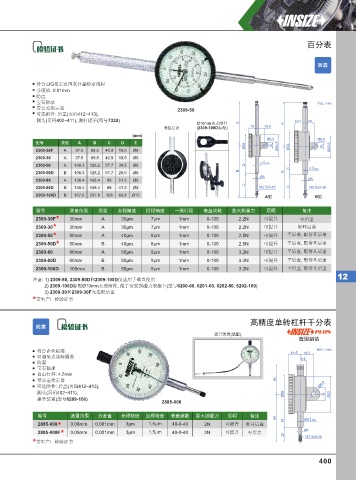

百分表

防震

符合JJG指示表国家计量检定规程
分度值: 0.01mm
防震
宝石轴承 单位: mm
带公差指示器
2309-50
可选附件: 后盖(页码412~413),
测头(页码402~411), 测杆提手(型号7332) 19.5 20
Ø10mm夹表附件 A A
B型后盖 (2309-100D标配) 19 19.5
(mm)
Ø6.5 Ø6.5
型号 类型 A B C D E
Ø58 16 Ø53.5 Ø78 16 Ø53.5
2309-30F A 37.5 89.5 40.9 19.5 Ø8
2309-30 A 37.5 89.5 40.9 19.5 Ø8
0
2309-50 A 108.3 126.2 57.7 39.5 Ø8 D E -0.009
0
D E -0.009
B
2309-50D B 108.3 126.2 57.7 29.5 Ø8 B
Ø5
2309-80 A 138.4 168.4 88 51.3 Ø8 Ø5
C
2309-80D B 138.4 168.4 88 41.3 Ø8 M2.5x0.45 C M2.5x0.45
2309-100D B 167.6 207.8 108 60.8 Ø10 A型 B型
型号 测量范围 类型 全程精度 回程精度 一圈行程 表盘读数 最大测量力 顶帽 备注
2309-30F * 30mm A 35µm 7µm 1mm 0-100 2.2N 可提升 平后盖
2309-30* 30mm A 35µm 7µm 1mm 0-100 2.2N 可提升 带耳后盖
*
2309-50 50mm A 40µm 8µm 1mm 0-100 2.5N 可提升 平后盖, 配带耳后盖
2309-50D * 50mm B 40µm 8µm 1mm 0-100 2.5N 可提升 平后盖, 配带耳后盖
2309-80 80mm A 50µm 9µm 1mm 0-100 3.2N 可提升 平后盖, 配带耳后盖
2309-80D 80mm B 50µm 9µm 1mm 0-100 3.2N 可提升 平后盖, 配带耳后盖
2309-100D 100mm B 50µm 9µm 1mm 0-100 3.2N 可提升 平后盖, 配带耳后盖
12
注意: 1) 2309-80, 2309-80D和2309-100D仅适用于垂直使用
2) 2309-100D标配Ø10mm夹表附件, 便于安装到磁力表座上(型号6200-60, 6201-60, 6202-80, 6202-100)
3) 2309-30和2309-30F无选配后盖
* 带生产厂检验证书

高精度单转杠杆千分表
防震
提升装置(选配)
德国制造
符合企业标准 16.5 19.5 单位: mm
可避免误读转圈数 8.5
防震
宝石轴承
自由行程: 4.5mm
带公差指示器 43
可选附件: 后盖(页码412~413), Ø6.5
测头(页码402~411), Ø58 18 Ø52
提升装置(型号6289-150)
2885-008

型号 测量范围 分度值 全程精度 回程精度 表盘读数 最大测量力 顶帽 备注
69 19 Ø8-0.009
0
2885-008 * 0.08mm 0.001mm 3µm 1.5µm 40-0-40 2N 可提升 带耳后盖
2885-008F * 0.08mm 0.001mm 3µm 1.5µm 40-0-40 2N 可提升 平后盖 21 Ø4
M2.5x0.45
* 带生产厂检验证书
