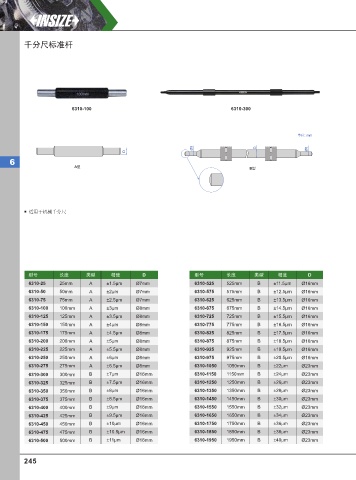

Page 254 - 英示测量INSIZE2025-v.66

千分尺标准杆

6310-100 6310-300

单位: mm
Ø8 D Ø8
D
6
A型 B型

适用于机械千分尺

型号 长度 类型 精度 D 型号 长度 类型 精度 D
6310-25 25mm A ±1.5μm Ø7mm 6310-525 525mm B ±11.5μm Ø16mm
6310-50 50mm A ±2μm Ø7mm 6310-575 575mm B ±12.5μm Ø16mm
6310-75 75mm A ±2.5μm Ø7mm 6310-625 625mm B ±13.5μm Ø16mm
6310-100 100mm A ±3μm Ø8mm 6310-675 675mm B ±14.5μm Ø16mm
6310-125 125mm A ±3.5μm Ø8mm 6310-725 725mm B ±15.5μm Ø16mm
6310-150 150mm A ±4μm Ø8mm 6310-775 775mm B ±16.5μm Ø16mm
6310-175 175mm A ±4.5μm Ø8mm 6310-825 825mm B ±17.5μm Ø16mm
6310-200 200mm A ±5μm Ø8mm 6310-875 875mm B ±18.5μm Ø16mm
6310-225 225mm A ±5.5μm Ø8mm 6310-925 925mm B ±19.5μm Ø16mm
6310-250 250mm A ±6μm Ø8mm 6310-975 975mm B ±20.5μm Ø16mm
6310-275 275mm A ±6.5μm Ø8mm 6310-1050 1050mm B ±22μm Ø23mm
6310-300 300mm B ±7μm Ø16mm 6310-1150 1150mm B ±24μm Ø23mm
6310-325 325mm B ±7.5μm Ø16mm 6310-1250 1250mm B ±26μm Ø23mm
6310-350 350mm B ±8μm Ø16mm 6310-1350 1350mm B ±28μm Ø23mm
6310-375 375mm B ±8.5μm Ø16mm 6310-1450 1450mm B ±30μm Ø23mm
6310-400 400mm B ±9μm Ø16mm 6310-1550 1550mm B ±32μm Ø23mm
6310-425 425mm B ±9.5μm Ø16mm 6310-1650 1650mm B ±34μm Ø23mm
6310-450 450mm B ±10μm Ø16mm 6310-1750 1750mm B ±36μm Ø23mm
6310-475 475mm B ±10.5μm Ø16mm 6310-1850 1850mm B ±38μm Ø23mm
6310-500 500mm B ±11μm Ø16mm 6310-1950 1950mm B ±40μm Ø23mm
