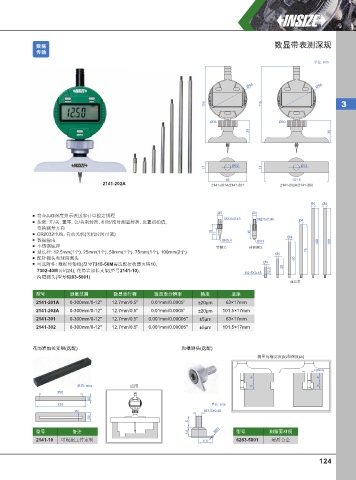

Page 133 - 英示测量INSIZE2025-v.66

数据 数显带表测深规
传输
单位: mm
3

Ø58 Ø58
3

115 115 3

Ø30 Ø30
35 35

Ø12 Ø12
17 17
63 101.5
2141-202A 2141-201A/2141-301 2141-202A/2141-302

Ø4 Ø4
符合JJG深度指示表国家计量检定规程 Ø5 Ø4
M2.5x0.45 M2.5x0.45 Ø4
按键: 开/关, 置零, 公/英制转换, 相对/绝对测量转换, 设置初始值,
变换测量方向
CR2032电池, 自动关机(关机时间可调) 15 11 15
Ø4
数据输出 SR0.4 SR3 100 100
不锈钢底座 针测头 球面测头
延长杆: 12.5mm(1个), 25mm(1个), 50mm(1个), 75mm(1个), 100mm(2个) Ø4 75
配针测头和球面测头 50
Ø4
可选附件: 数据传输线(型号7315-50M需选配接收器页码10, 25
7302-40M页码24), 花岗岩加长支架(型号2141-10), 12.5
M2.5X0.45
沟槽测头(型号6283-5001)
延长杆
型号 测量范围 数显表行程 数显表分辨率 精度 底座
2141-201A 0-300mm/0-12" 12.7mm/0.5" 0.01mm/0.0005" ±20µm 63×17mm
2141-202A 0-300mm/0-12" 12.7mm/0.5" 0.01mm/0.0005" ±20µm 101.5×17mm
2141-301 0-300mm/0-12" 12.7mm/0.5" 0.001mm/0.00005" ±5µm 63×17mm
2141-302 0-300mm/0-12" 12.7mm/0.5" 0.001mm/0.00005" ±5µm 101.5×17mm

花岗岩加长支架(选配) 沟槽测头(选配)
测量沟槽宽度(b)和深度(a)

>9mm
a a
单位: mm 应用 b b
200
20
230 单位: mm
9 M2.5X0.45
39
5
测量面材质
型号 备注 3.6 SØ1 型号
2141-10 可根据工件定制 5.5 6283-5001 硬质合金

124
