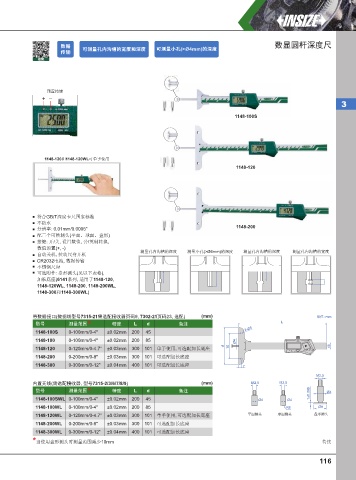

Page 125 - 英示测量INSIZE2025-v.66

数据 可测量孔内沟槽的宽度和深度 可测量⼩孔(>Ø4mm)的深度 数显圆杆深度尺
传输
视频

预置按键
+ –
3

1148-100S

1148-120和1148-120WL可单手使用
1148-120

符合GB/T深度卡尺国家标准
不防水
1148-200
分辨率: 0.01mm/0.0005"
配三个可换测头(平面、球面、盘形)
按键: 开/关, 设置数值, 公/英制转换,
数值预置(+, -)
自动关机, 拉动尺身开机 测量孔内沟槽的深度 测量小孔(>Ø4mm)的深度 测量孔内沟槽的深度 测量孔内沟槽的宽度
CR2032电池, 数据传输
不锈钢尺身
可选附件: 盘形测头(见以下表格),
加长底座(6141系列, 适用于1148-120,
1148-120WL, 1148-200, 1148-200WL,
1148-300和1148-300WL)

带数据接口(数据线型号7315-21需选配接收器页码9, 7302-21页码23, 选配) (mm) 单位: mm
型号 测量范围 * 精度 L d 备注 L
2-Ø5
1148-100S 0-100mm/0-4" ±0.02mm 200 45
1148-100 0-100mm/0-4" ±0.02mm 200 85 Ø4
1148-120 0-120mm/0-4.7" ±0.03mm 300 101 单手使用, 可选配加长底座 d 70 16
1148-200 0-200mm/0-8" ±0.03mm 300 101 可选配加长底座
1148-300 0-300mm/0-12" ±0.04mm 400 101 可选配加长底座 7
M2.5
内置无线(需选配接收器, 型号7315-2/3/6/7/8/9) (mm) M2.5 M2.5
型号 测量范围 * 精度 L d 备注 1±0.005 Ø4
1148-100SWL 0-100mm/0-4" ±0.02mm 200 45 Ø4 Ø4
1148-100WL 0-100mm/0-4" ±0.02mm 200 85 R6 Ø8
1148-120WL 0-120mm/0-4.7" ±0.03mm 300 101 单手使用, 可选配加长底座 平面测头 球面测头 盘形测头
1148-200WL 0-200mm/0-8" ±0.03mm 300 101 可选配加长底座
1148-300WL 0-300mm/0-12" ±0.04mm 400 101 可选配加长底座
*当使用盘形测头时测量范围减少10mm 待续

116
