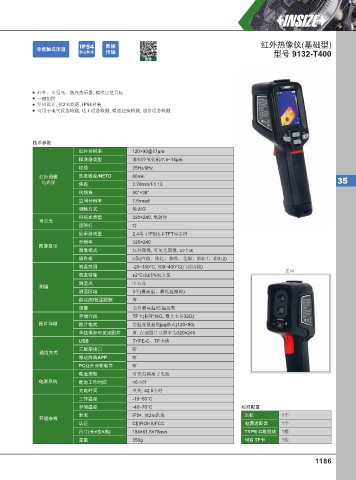

IP54 数据 红外热像仪(基础型)
⾮接触式测温
防尘防⽔ 传输 型号 9132-T400
视频

红外、可见光、激光指示器, 精准定位目标
一键拍照
坚固设计, 抗2米跌落, IP54封装
可用于电气设备检测, 化工设备检测, 暖通建筑检测, 通信设备检测

技术参数
红外分辨率 120×90@17μm
探测器类型 非制冷氧化钒/7.5~14μm
帧频 25Hz/9Hz
红外图像 热灵敏度/NETD 60mk
与光学 焦距 2.28mm/F1.13 35
视场角 50°×38°
空间分辨率 7.6mrad
调焦方式 免调焦
可见光类型 320×240, 免调焦
可见光
照明灯 有
显示器类型 2.4英寸IPS技术TFT显示屏
分辨率 320×240
图像显示
图像模式 红外图像, 可见光图像, 画中画
调色板 6条(白热、铁红、热铁、北极、彩虹1、彩虹2)
测温范围 -20~150°C, 100~400°C(自动切档)
正面
测温精度 ±2°C或±3%取大值
测温点 中心点
测温
测温区域 3个(最高温、最低温跟踪)
自动高/低温跟踪 有
报警 全屏最高温/低温报警
存储介质 TF卡(标配16G, 最大支持32G)
图片存储 图片格式 带温度数据的jpg格式(120×90)
单独保存可见光图片 有, 存储图片分辨率为320×240
USB TYPE-C、TF卡槽
三脚架接口 有
通信方式
移动终端APP 有
PC红外分析软件 有
电池类型 可充电锂离子电池
电源系统 电池工作时间 >5小时
充电时间 直充, ≤2.5小时
工作温度 -10~50°C
存储温度 -40~70°C 标准配置
封装 IP54, 抗2m跌落 主机 1个
环境参数
认证 CE/ROHS/FCC 电源适配器 1个
×
尺寸(长 宽 高) 194×61.5×76mm TYPE-C数据线 1根
×
重量 350g 16G TF卡 1张
