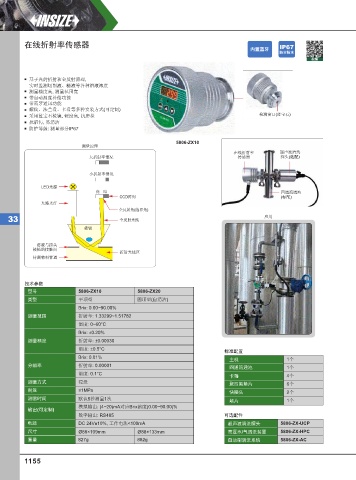

Page 1164 - 英示测量INSIZE2025-v.66
P. 1164
在线折射率传感器
内置蓝⽛
防尘防⽔
视频
基于光的折射和全反射原理,
实时监测切削液、糖液等各种溶液浓度
测量精度高, 测量范围宽
带自动温度补偿功能
带蓝牙通讯功能
螺纹、法兰盘、卡盘等多种安装方式(可定制)
采用蓝宝石棱镜, 硬度高, 抗磨损 检测窗口(蓝宝石)
抗脏污, 易清洁
防护等级: 测量部分IP67
5806-ZX10
测量原理
在线折射率 超声波清洗
大折射率情况 传感器 探头(选配)
小折射率情况
LED光源
亮 暗 四通流通池
CCD阵列 (标配)
光路光纤
全反射角(临界角)
33 全反射光线 应用
棱镜
溶液与探头
棱镜的接触面
折射光线区
待测物料管道
技术参数
型号 5806-ZX10 5806-ZX20
类型 平顶型 圆顶型(自清洁)
Brix: 0.00~90.00%
测量范围 折射率 1.33299~1.51782
:
温度: 0~60°C
Brix: ±0.20%
测量精度 折射率: ±0.00030
温度: ±0.5°C 标准配置
Brix: 0.01%
主机 1个
分辨率 折射率: 0.00001 四通流通池 1个
温度: 0.1°C
卡箍 4个
测量方式 浸没 聚四氟垫片 6个
耐压 ≤1MPa
快接头 2个
测量时间 默认5秒测量1次
堵片 1个
模拟输出: (4~20)mA对应Brix浓度(0.00~90.00)%
输出(可定制)
数字输出: RS485 可选配件
电源 DC 24V±10%, 工作电流<100mA 超声波清洗探头 5806-ZX-UCP
尺寸 Ø88×109mm Ø88×133mm 高压水/气清洗装置 5806-ZX-HPC
重量 827g 882g 自动刷清洗系统 5806-ZX-AC
1155
