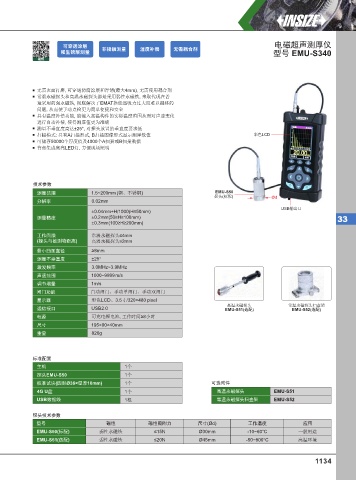

Page 1143 - 英示测量INSIZE2025-v.66

可穿透涂层 ⾮接触测量 温度补偿 ⽆需耦合剂 电磁超声测厚仪
和⽣锈层测量 型号 EMU-S340
视频

无需表面打磨, 可穿透防腐涂层和浮锈(最大4mm), 无需使用耦合剂
常温永磁探头和高温永磁探头都是采用弱性永磁铁, 来取代现在普
遍采用的强永磁铁, 彻底解决了EMAT换能器吸力过大而难以挪移的
问题, 从而使手动点检更为简单便捷和安全
具有温度补偿功能, 能输入高温构件的实际温度范围从而对声速变化
进行自动补偿, 使得测厚值更为准确
测量不垂直度高达±25°, 对探头放置的垂直度要求低
扫描模式: 具有A扫描形式, B扫描图像形式显示测厚数值 彩色LCD
可储存50000个厚度值及4000个A扫描或B扫描数据
背部集成高亮LED灯, 方便现场照明

技术参数
测量范围 1.5~200mm (钢、不锈钢) EMU-S50
探头(标配) Ød
分辨率 0.02mm
USB输出口
±0.04mm+H/1000(H≤50mm)
测量精度 ±0.2mm(50≥H≥100mm) 33
±0.3mm(100≥H≥200mm)

工作间隙 常温永磁探头≤4mm
(探头与被测物距离) 高温永磁探头≤2mm
最小曲面直径 ≥8mm
测量不垂直度 ±25°
激发频率 3.0MHz~3.9MHz
声速范围 1000~9999 m/s
调节增量 1m/s
闸门功能 自动闸门、手动单闸门、手动双闸门
显示器 彩色LCD、3.5寸/320×480 pixel
高温永磁探头 常温永磁探头扫查架
通信接口 USB2.0 EMU-S51(选配) EMU-S52(选配)
电源 可充电锂电池, 工作时间≥8小时
尺寸 195×90×40mm
重量 820g

标准配置
主机 1个
探头EMU-S50 1个
Ø
校准试块(圆形 36×壁厚10mm) 1个 可选附件
4G U盘 1个 高温永磁探头 EMU-S51
USB数据线 1根 常温永磁探头扫查架 EMU-S52

探头技术参数
型号 磁性 磁性吸附力 尺寸(Ød) 工作温度 应用
EMU-S50(标配) 弱性永磁铁 ≤15N Ø30mm -10~60°C 一般用途
EMU-S51(选配) 弱性永磁铁 ≤20N Ø45mm -50~800°C 高温环境
