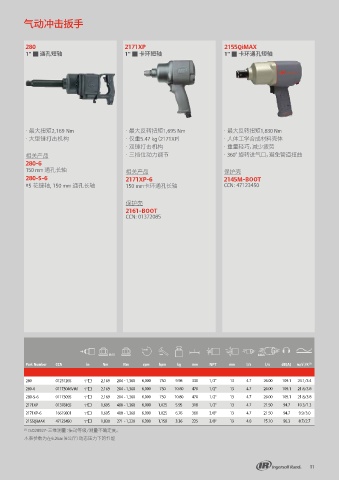

Page 11 - 英格索兰工业维修工具IngersollRand

气动冲击扳手

280 2171XP 2155QiMAX
1" 通孔短轴 1" 卡环短轴 1" 卡环通孔短轴

· 最大扭矩2,169 Nm · 最大反转扭矩1,695 Nm · 最大反转扭矩1,830 Nm
· 大型锤打击机构 · 仅重5.47 kg（2171XP） · 人体工学合成材料壳体
· 双锤打击机构 · 重量轻巧，减少疲劳
相关产品 · 三挡位动力调节 · 360° 旋转进气口，避免管道扭曲
280-6
150 mm 通孔长轴 相关产品 保护壳
280-S-6 2171XP-6 2145M-BOOT
#5 花键轴, 150 mm 通孔长轴 150 mm卡环通孔长轴 CCN: 47123450

保护壳
2161-BOOT
CCN: 01372085

L
1 min

Part Number CCN in Nm Nm rpm bpm kg mm NPT mm l/s l/s dB(A) m/s /K (1)
2

280 01231265 1" 2,169 204 - 1,360 6,000 750 9.98 330 1/2" 13 4.7 26.00 109.1 24.1/3.4
280-6 01173046VIM 1" 2,169 204 - 1,360 6,000 750 10.80 470 1/2" 13 4.7 26.00 109.1 21.8/3.8
280-S-6 01173095 1" 2,169 204 - 1,360 6,000 750 10.80 470 1/2" 13 4.7 26.00 109.1 21.8/3.8
2171XP 01378165 1" 1,695 408 - 1,360 6,000 1,025 5.95 318 1/2" 13 4.7 21.50 94.7 10.3/1.3
2171XP-6 16619801 1" 1,695 408 - 1,360 6,000 1,025 6.76 360 3/8" 13 4.7 21.50 94.7 9.9/3.0
2155QiMAX 47123450 1" 1,830 271 - 1,220 6,300 1,150 3.36 225 3/8" 13 4.0 15.10 96.3 8.7/2.7
(1) ISO28927-三维测量：振动等级/测量不确定度。
本表参数为在6.2bar（6公斤）动态压力下的性能

11
