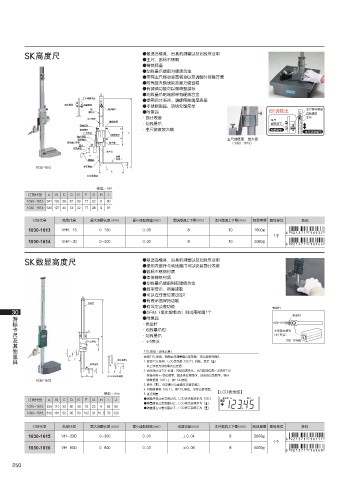

SK 高度尺 ●最适合模具、治具的测量以及划线作业用
●主尺、游标不锈钢
●铸铁底座
●划线量爪端部为硬质合金
●带有主尺移动装置移动以及调整时容易方便
●附有放大镜读取刻度方便容易
●有微调功能可以微调整游标
G ●划线量爪的端部带有硬质合金
主尺调整装置
●使用百分表时，请使用附属品表座
固定螺丝 调整螺丝 ●不锈钢制品，防锈处理简单
柱 微调螺丝 ዷ؅ᅎۯጎዃ
厚度H ●附属品 ࡃ1ۙኝ݆ ৊ߴۙব
主尺刻度 ·百分表座 Ԩ؅ Ԩ؅
微调装置 ·划线量爪 ࠦۨۙব
微调齿轮
微调螺丝 E ·主尺刻度放大镜 ຿࣐ۙব Ԩ؅ऄۯۙব
上下滑动 A
固定螺丝
幅尺刻度
固定螺丝 D ዷ؅ਗ਼܈ևāݣٷ৥
划线量爪夹钳 放大镜 !!DŽ2141.2724Dž
量爪
划线量爪
放大镜
F 底座
测量面 纵深 I
C
1030-1614 基本端面
B
底基准端面
单位 ：mm
订货代号 A B C D E F G H I
1030-1613 341 103 28 67 20 77 22 6 60
1030-1614 540 127 40 74 22 77 28 9 87
订货代号 商品代号 最大测量长度 (mm) 最小读取数值(mm) 滑块微调上下量(mm) 本尺微调上下量(mm) 制品重量 捆包单位 条码
1030-1613 VHK-15 0-150 0.05 8 10 1600g
1个
1030-1614 VHK-30 0-300 0.02 8 10 3080g

SK 数显高度尺 ●最适合模具、治具的测量以及划线作业用
●使用表座杆与划线量爪可以安装百分表座
●游标不锈钢材质
●本体铸铁材质
●划线量爪端部附有硬质合金
●数字显示、容易读取
●可以在任意位置设定0
G
●有表示值保持功能
厚度H LCD表示部
●有设定公差功能 表坐杆
30 ●SR44（氧化银电池）测试用附属1个
游标卡尺及其他量具
●附属品 表坐杆
·表坐杆 1030-1615用
E ·划线量爪钳 用安装孔
·划线量爪 夹头
A
TOL 按钮 ·φ6夹头 1030-1616用
D
TOL按钮（设定公差）
I
使用TOL按钮，有制定的测量值公差范围，可以容易的确认
F 本体宽度 J
1.按动TOL按钮，LCD表示部「SET」闪烁，表示「 」
本体宽度
C 以上状态为设定最大公差值
C B 2.长时间按动TOL按钮，闪烁位置变化，从闪烁的位置一次离开TOL
B VH-600本体部 按钮再按+-变化数字。就这样反复操作，任意的设定数字，将闪
1030-1615 烁恢复到「SET」，按TOL按钮。
3.表示「 」，设定最小公差值方法请参照2。
4.闪烁回复到「SET」，按TOL按钮，设定公差范围。
单位 ：mm 5.进行测量 LCD表示部 表坐杆
订货代号 A B C D E F G H I J ●测量值在公差范围以内，LCD表示部表示为「OK」
●测量值在公差范围以上，LCD表示部表示为「 」 表坐杆
1030-1615 455 110 32 80 45 75 23 6 54 65
●测量值在公差范围以下，LCD表示部表示为「 」
1030-1615用
1030-1616 810 161 52 95 50 102 31 10.5 76 120
用安装孔
夹头
订货代号 商品代号 最大测量长度 (mm) 最小读取数值(mm) 仪器误差(mm) 本尺微调上下量(mm) 制品重量 捆包单位 1030-1616用 条码
1030-1615 VH-30D 0-300 0.01 ±0.04 8 2600g
1个
1030-1616 VH-60D 0-600 0.01 ±0.06 8 5000g
