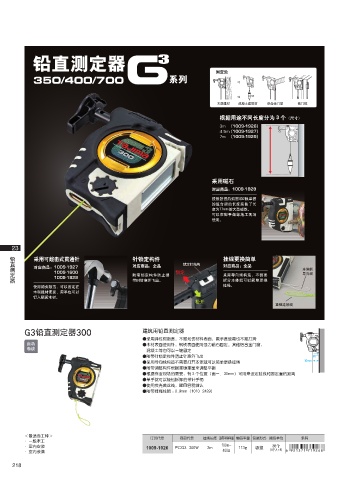

Page 218 - 田岛他机麻Tajima2025
P. 218
铅直测定器
固定处
350/400/700 系列
木质建材 混凝土建筑材 铝合金门窗 铁门框
根据用途不同长度分为 3 个〈尺寸〉
3m （1009-1926）
4.5m （1009-1927）
7m （1009-1929）
采用磁石
对应商品：1009-1929
按照铁管的弧面和2根单管
的组合后的长度装备了长
度为77mm的大型磁铁。
可以在脚手架等施工现场
使用。
23
铅直测定器
采用可敲击式贯通针 针锁定构件 挂线更换简单
对应商品：1009-1927 对应商品：全品 锁定针结构 对应商品：全品 本体侧
1009-1600 锁定 采用导向绳构造，不需要 导向线
1009-1929 附带锁定构件防止携
带时针意外飞出。 拆分本体就可以简单更换
挂绳。
使用锤头敲击，可以固定在
木制建材表面，用手也可以
钉入硬质木材。
松开
重锺连接线
G3 铅直测定器 300 建筑用铅直测定器
●采用弹性树脂套，不易划伤材料表面，戴手套使用也不易打滑
ጲۯ ●木材表面使用针，钢铁表面使用强力磁石固定。其他铝合金门窗，
ਝජ
混凝土等也可以一键固定 ."9
●附带针锁定构件防止针意外飞出 ໘Ұ
●采用导向线构造不需要打开本体就可以简单更换挂绳 N N
●附带调整构件根据重锤重量来调整平衡
●根据作业现场的需要，有 2 个位置（面一、30mm）可用来设定挂线和固定面的距离
●单手就可以轻松拆卸的带针手柄
●使用荧光黄丝线，醒目容易辨认
●附带挂绳线粗 ：0.9mm（1010-2429）
＜最适合工种＞
订货代号 商品代号 挂绳长度 适用重锤重量 制品重量 包装形式 捆包单位 条码
· 一般木工
· 室内安装 1009-1926 PCG3-300W 3m 100g- 113g 吸塑 36个
· 室内装潢 400g （6个入×6）
218
