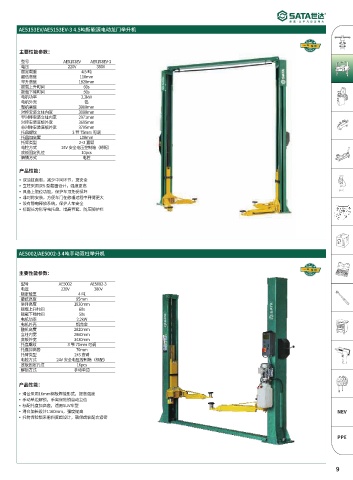

AE5153EV/AE5153EV-3 4.5吨新能源电动龙门举升机
AE5602T
AE5602T
主要性能参数：
型号 AE5153EV AE5153EV-3
电压 220V 380V
额定载重 4.5 吨
最低高度 110mm
举升高度 1820mm
额载上升时间 60s
额载下降时间 50s
电机功率 2.2kW
电机外壳 铝
整机高度 3900mm
对称安装立柱内宽 3080mm
非对称安装立柱内宽 2971mm
对称安装底板外宽 3695mm
非对称安装底板外宽 3795mm
托盘螺纹 3 节 75mm 可调
托盘加高套 100mm
托臂类型 2+3 直臂
电控方式 24V 安全电压控制箱（标配）
底板固定孔位 10pcs
解锁方式 电控
产品性能：
• 双油缸直驱，减少中间环节，更安全
• 立柱采用双S 型截面设计，强度更高
• 具备上限位功能，保护车顶免受损坏
• 非对称安装，方便车门在修理过程中开得更大
• 设有静电释放系统，保护人车安全
• 标配长方形导电托盘、增高节套、防压脚护栏
AE5002/AE5002-3 4吨手动双柱举升机
主要性能参数：
型号 AE5002 AE5002-3
电压 220V 380V
额定载重 4吨
最低高度 95mm
举升高度 1930mm
额载上升时间 60s
额载下降时间 50s
电机功率 2.2kW
电机外壳 铝合金
整机高度 2820mm
立柱内宽 2860mm
底板外宽 3430mm
托盘螺纹 3 节 70mm 可调
托盘加高套 70mm
托臂类型 2+3 直臂
电控方式 24V 安全电压控制箱（标配）
底板固定孔位 16pcs
解锁方式 手动单边
产品性能：
• 滑台采用16mm钢板焊接形式，提高强度
• 手动单边解锁，手离保险锁自动复位
• 标配托盘加高套，适用SUV车型
• 滑台加长设计1160mm，强度提高 NEV
• 托臂保险锁采用斜度齿设计，确保齿轮配合紧密
