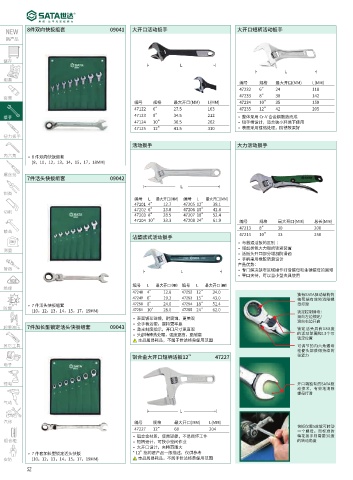

Page 38 - 世达五金产品手册_2025_Vol.05

NEW 8件双向快扳组套 09041 大开口活动扳手 大开口短柄活动扳手

L
L

编号 规格 最大开口(MM) L(MM)
47232 6" 24 118
47233 8" 30 142
编号 规格 最大开口(MM) L(MM) 47234 10" 35 159
47122 6" 27.5 163 47235 12" 42 205
47123 8" 34.5 212 • 整体采用 Cr-V 合金钢锻造而成
47124 10" 36.5 262 • 短手柄设计，适合狭小环境下使用
47125 12" 41.5 310 • 表面采用镀铬处理，防锈效果好

活动扳手 大力活动扳手

• 8 件双向快扳组套
(8，10，12，13，14，15，17，18MM)

7件活头快扳组套 09042
L

编号 L 最大开口(MM) 编号 L 最大开口(MM)
47201 4" 12.7 47205 12" 38.1
47202 6" 23.8 47206 15" 42.8
47203 8" 28.5 47207 18" 52.4
47204 10" 33.3 47208 24" 61.9 编号 规格 最大开口(MM) 总长(MM)
47213 8" 30 200
47214 10" 33 250
沾塑欧式活动扳手
• 与普通活扳的区别 ：
• 增加类似大力钳的锁紧装置
• 活扳头开口部分增加防滑齿
• 手柄采用橡胶防滑设计
产品优势：
L • 专门解决狭窄区域操作打滑螺母和生锈螺母的困难
• 平口夹持，可以当小型夹具使用
编号 L 最大开口(MM) 编号 L 最大开口(MM)
47248 4" 12.8 47252 12" 34.0
独有SATA驱动结构的
47249 6" 19.2 47253 15" 43.0 梅花端有效地消除螺
• 7 件活头快扳组套 47250 8" 24.0 47254 18" 52.4 母打滑
(10，12，13，14，15，17，19MM) 47251 10" 28.0 47255 24" 62.0 锁定控制滑块：
滑向左边锁定/
• 表面镀珍珠镍，耐腐蚀、更美观
滑向右边开启
• 全手柄沾塑，握持更牢靠
7件加长型锁定活头快扳组套 09043
• 激光刻度指示，开口尺寸更直观 锁定活头具有180度
的活动范围和13个可
• 头部特殊热处理，强度更高，更耐磨
锁定位置
本品属易耗品，不属于世达终身保用范围
可调节的内六角螺母
栓使头部获得持续的
张紧力
铝合金大开口短柄活扳12" 47227
开口端独有的SATA驱
动技术，有效地消除
螺母打滑

L

编号 规格 最大开口(MM) L(MM)
快扳仅需5度就可转动
47227 12" 68 204
一个螺母，而标准的
• 铝合金材质，使用轻便，不易损坏工件 梅花扳手则需要30度
• 短柄设计，可狭小空间作业 的转动角度
• 大开口设计，夹持范围大
• 7 件套加长型锁定活头快扳 * 12'' 指的是产品一般描述，仅供参考
(10，12，13，14，15，17，19MM) 本品属易耗品，不属于世达终身保用范围
32
