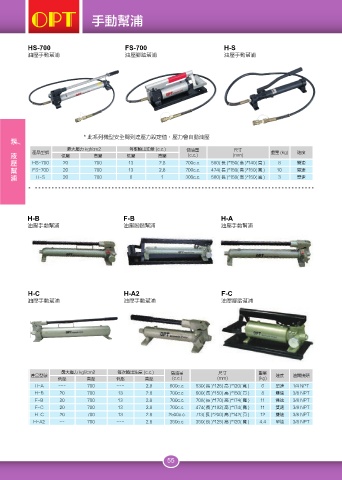

Page 60 - OPT中文样本2021-OPTTOOLS

手動幫浦

HS-700 FS-700 H-S
油壓手動幫浦 油壓腳踏幫浦 油壓手動幫浦

* 此系列機型安全閥到達壓力設定值，壓力會自動洩壓

/
最大壓力 kgf/cm2 每擊輸出油量 (c.c.) 儲油量 尺寸
產品型號 重量 (kg) 速度
低壓 高壓 低壓 高壓 (c.c.) (mm)
HS-700 20 700 13 2.8 700c.c. 580( 長 )*150( 高 )*140( 寬 ) 8 雙速 HYDRAULIC PUMP
FS-700 20 700 13 2.8 700c.c. 474( 長 )*150( 高 )*150( 寬 ) 10 雙速
H-S 20 700 6 1 300c.c. 580( 長 )*150( 高 )*150( 寬 ) 3 雙速

H-B F-B H-A
油壓手動幫浦 油壓腳踏幫浦 油壓手動幫浦

H-C H-A2 F-C
油壓手動幫浦 油壓手動幫浦 油壓腳踏幫浦

最大壓力 kgf/cm2 每次輸出油量 (c.c.) 儲油量 尺寸 重量
產品型號 速度 油閥接頭
低壓 高壓 低壓 高壓 (c.c.) (mm) (kg)
H-A --- 700 --- 2.8 600c.c. 530( 長 )*125( 高 )*120( 寬 ) 6 單速 1/4 NPT
H-B 20 700 13 2.8 700c.c. 600( 長 )*150( 高 )*150( 寬 ) 8 雙速 3/8 NPT
F-B 20 700 13 2.8 700c.c. 708( 長 )*170( 高 )*174( 寬 ) 11 雙速 3/8 NPT
F-C 20 700 13 2.8 700c.c. 474( 長 )*192( 高 )*174( 寬 ) 11 雙速 3/8 NPT
H-C 20 700 13 2.8 2500c.c. 713( 長 )*200( 高 )*142( 寬 ) 12 雙速 3/8 NPT
H-A2 -- 700 --- 2.8 350c.c. 350( 長 )*125( 高 )*120( 寬 ) 4.4 單速 3/8 NPT

55
